Высоковольтная конденсаторная батарея

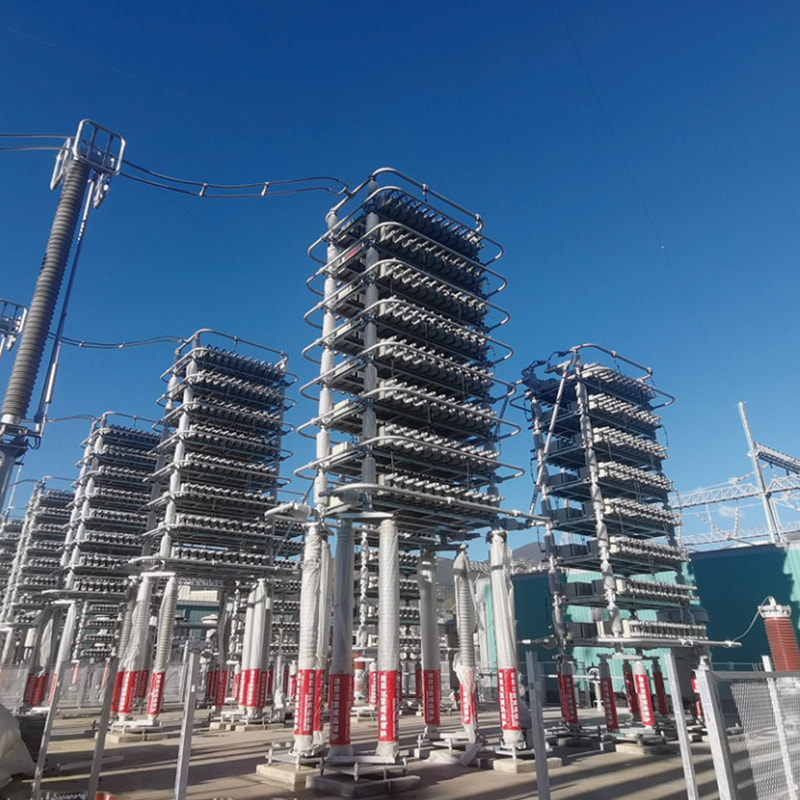

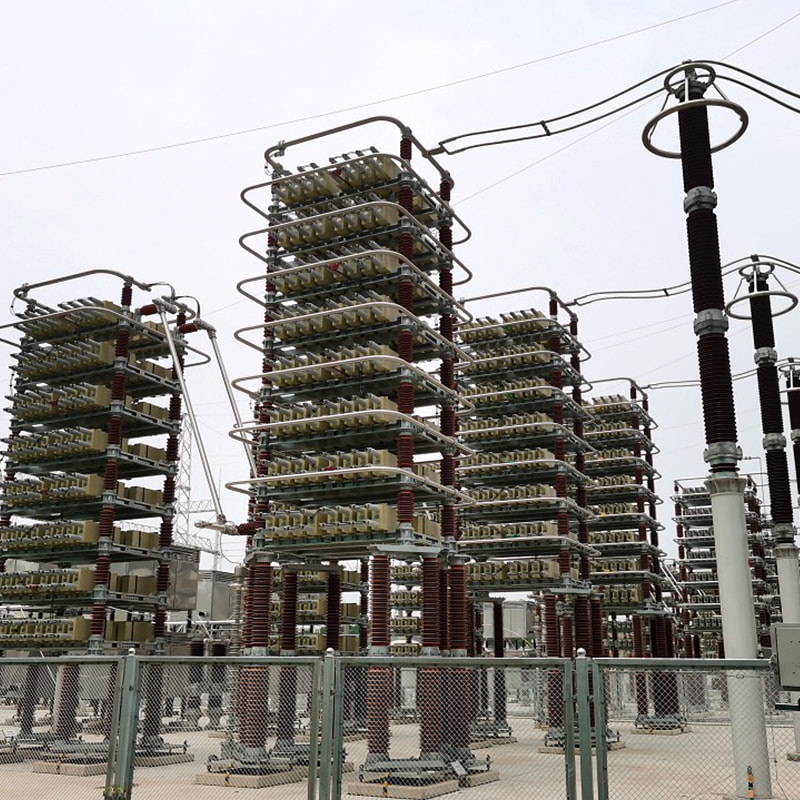

Конденсаторное устройство HVDC

Основной принцип работы системы передачи постоянного тока высокого напряжения (HVDC) заключается в преобразовании переменного тока (AC) в постоянный ток (DC) через выпрямительное устройство, передаче энергии постоянного тока на преобразователь приемного конца, а затем преобразовании постоянного тока обратно в переменный ток через инверторное устройство для интеграции в систему переменного тока приемной стороны.

Технология передачи HVDC в основном применяется для проектов передачи электроэнергии большой мощности, на большие расстояния или для соединения различных энергосетей.

В процессе работы выпрямители (инверторы) поглощают из системы большое количество реактивной мощности и генерируют значительные гармоники. Для решения проблем, связанных с мощностью и гармониками, батареи конденсаторов обычно устанавливаются на стороне переменного тока выпрямительного трансформатора.

Связаться с нами

предыдущее：Предыдущая статья нет
Следующий проект：Высоковольтная конденсаторная батарея

Параметр

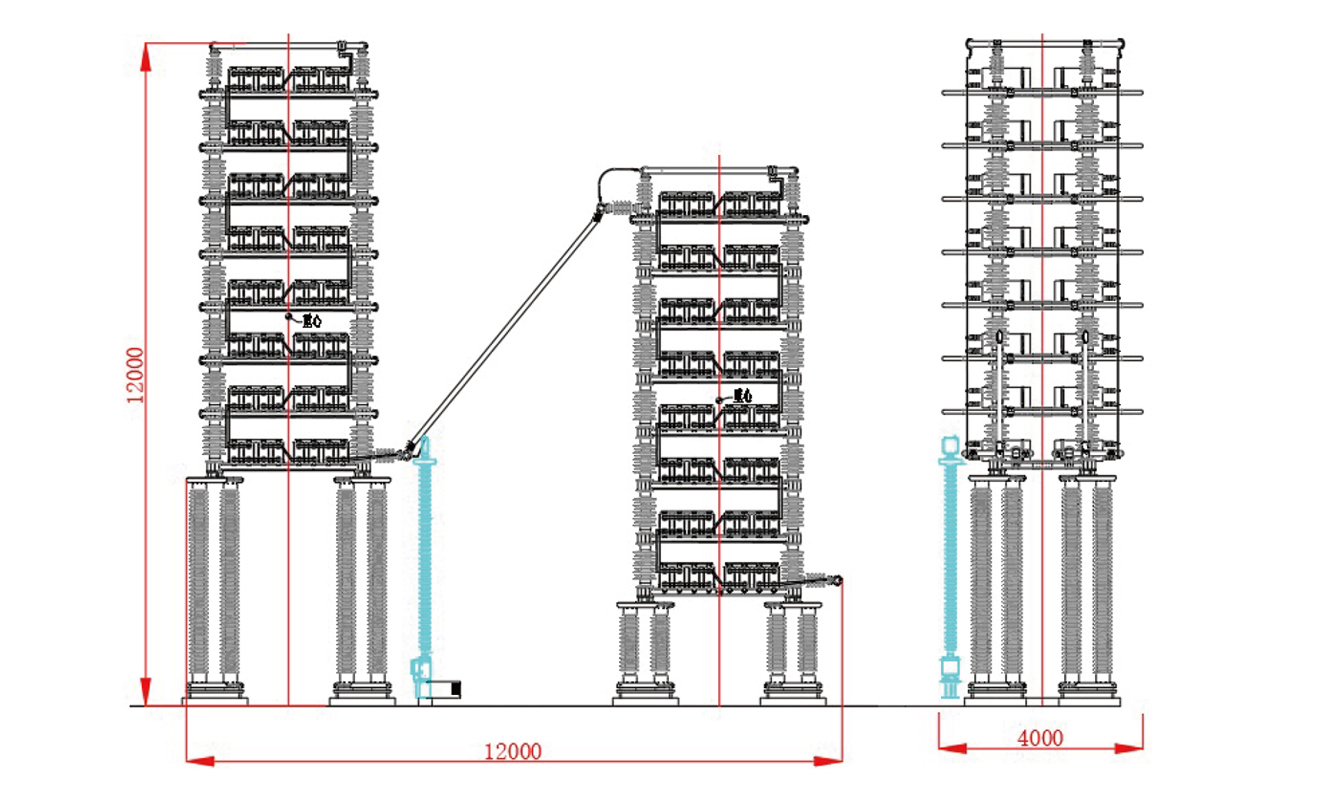

Нет.	Описание	Содержание	Принципиальная схема
1	Напряжение устройства	50КВ
2	Количество параллельных устройств	(2 2)
3	Количество серийных устройств	64
4	Режим защиты	Дифференциальная защита моста
5	Нет. of Layers of HV Towers	8
6	Нет.of Layers of LV Towers	8
7	Размер (м)	12412

Особенности конструкции устройства
Структурное проектирование
Модульная конструкция. Конденсаторные блоки серийны и стандартизированы. Каркас конденсаторной батареи имеет модульную конструкцию, что облегчает транспортировку и установку, занимая при этом небольшую площадь. С помощью программного обеспечения 3D-проектирования можно выполнить моделирование статической нагрузки. Нагрузки, которые следует учитывать при проектировании конденсаторной батареи, включают:
1. Механические нагрузки при монтаже, обслуживании и эксплуатации;
2. Электромагнитные силы, возникающие в результате внутренних или внешних неисправностей конденсаторной батареи;
3. Ветровые нагрузки;
4. Сейсмические силы;
5. Силы теплового расширения и сжатия вызваны изменениями температуры и нагрузки.

Проектирование изоляции
Конструкцию изоляции корпуса конденсаторной батареи можно в основном разделить на: межслойную изоляцию, абсолютную изоляцию и межбашенную изоляцию.

Расчет моделирования электрического поля
Для предотвращения коронного разряда в батареях конденсаторов в процессе эксплуатации необходимо провести моделирование электрического поля.

Испытания и исследования, связанные с сверхвысоким напряжением
Чтобы гарантировать, что батареи конденсаторов, применяемые в проектах сверхвысокого напряжения, полностью соответствуют требованиям по высокой сейсмичности, была проведена физическая проверка наряду с моделированием проектирования, которое соответствует критериям сейсмостойкости 9 градусов (0,5g).

Чтобы гарантировать, что конструкция изоляции конденсаторных батарей для проектов сверхвысокого напряжения соответствует требованиям и сохраняет соответствующий запас, позволяющий выдерживать постоянно меняющиеся суровые погодные условия, физическая проверка была поручена сторонней организации.
Результаты проверки показывают, что продукция компании Yongjin прошла тест U50.
