Основные технические параметры устройства
Допуск емкости устройства: отношение измеренной емкости каждой фазы устройства к номинальной емкости не должно превышать 0–5%, а соотношение максимальной и минимальной емкостей между тремя фазами не должно превышать 1,02.
Устройство способно непрерывно работать при напряжении, превышающем номинальное в 1,05 раза.
Устройство способно к длительной работе при среднеквадратическом токе, не превышающем в 1,3 раза номинальный ток.
Конфигурации подключения конденсаторных установок подразделяются на соединения с одной звездой и соединения с двойной звездой. Схемы защиты конденсаторных установок обычно подразделяются на следующие категории:
Первичная защита: внутренняя и внешняя защита предохранителями;
Вторичная защита (релейная защита):
защита по напряжению разомкнутого треугольника, продольная дифференциальная защита по фазному напряжению, дифференциальный ток моста
защита, защита от несбалансированного тока нейтральной точки и т. д.
Кроме того, система также должна быть оснащена, среди прочего, защитой от повышенного напряжения, пониженного напряжения, сверхтока и мгновенной сверхтоковой защиты.
Операционная среда устройства
Место установки: в помещении или на открытом воздухе. Высота установки и эксплуатации: 1000 м и ниже (необходимо указать при размещении заказа, если превышает 1000 м).
Температура окружающей среды в зоне установки и эксплуатации: -40℃~ 45℃ (необходимо указать при размещении заказа, если температура превышает этот диапазон).
Пол установки устройства должен иметь наклон не более 5 градусов к вертикальной плоскости; В зоне установки и эксплуатации не должно быть проводящей или взрывоопасной пыли, вредных газов и паров, а также сильной механической вибрации.
Землетрясение: горизонтальное ускорение земли 0,25g, вертикальное ускорение 0,125g, оба ускорения действуют одновременно, g — гравитационное ускорение.
По форме компоновки устройства можно разделить на: шкафного типа, каркасного типа и коробчатого типа.

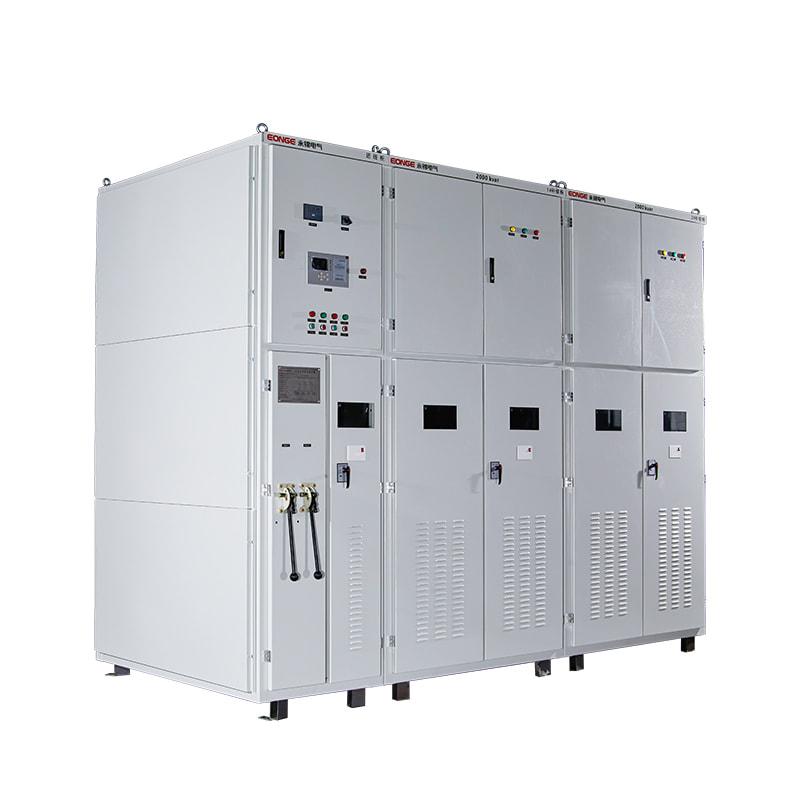

Структура кабинета: Конструкция имеет рамную конструкцию, аналогичную высоковольтному распределительному устройству, в которой интегрированы и смонтированы все сконфигурированные компоненты и аксессуары. Дверцы шкафа изготавливаются из стальных пластин или панелей из оцинкованной стали. Установка состоит из трех основных частей: реакторного шкафа, разрядного шкафа и конденсаторного шкафа. Он отличается аккуратной и компактной компоновкой, а также удобной установкой. Данная конструкция шкафного типа идеально подходит для применения внутри помещений с номинальным напряжением 6–10 кВ и номинальной мощностью 300–8000 квар.

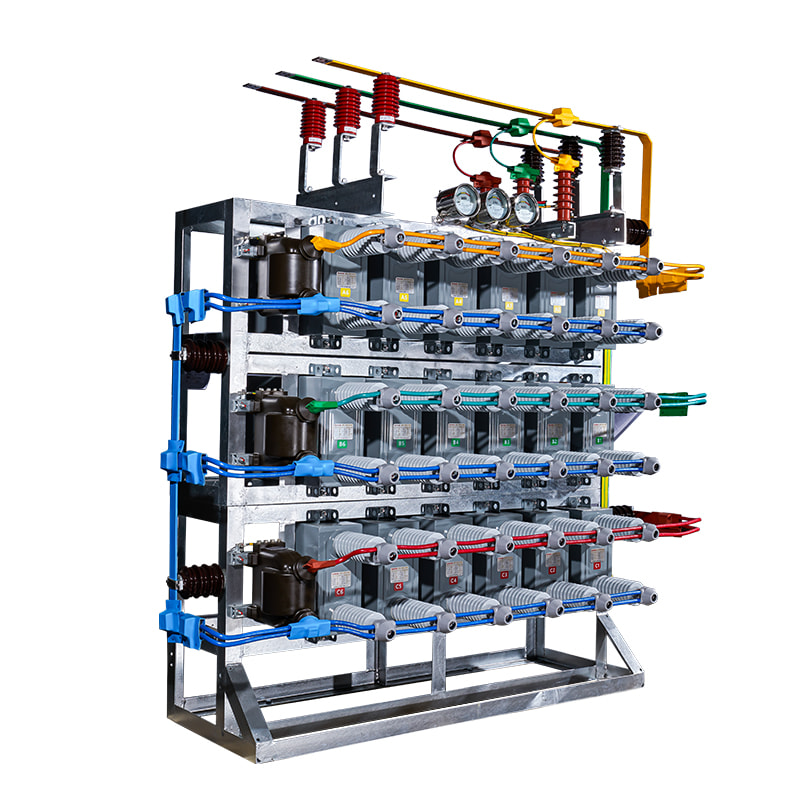

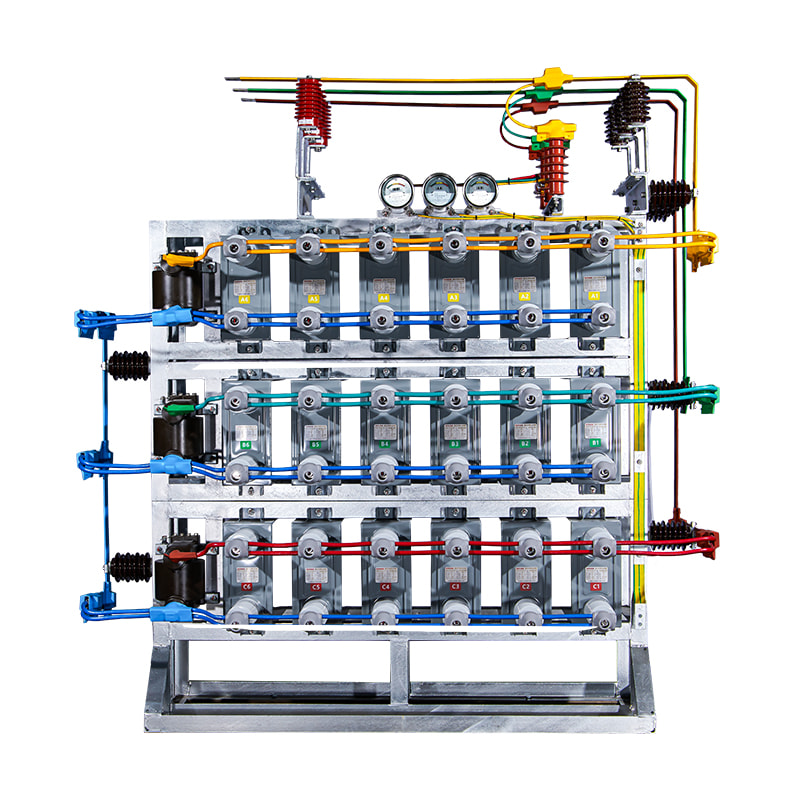

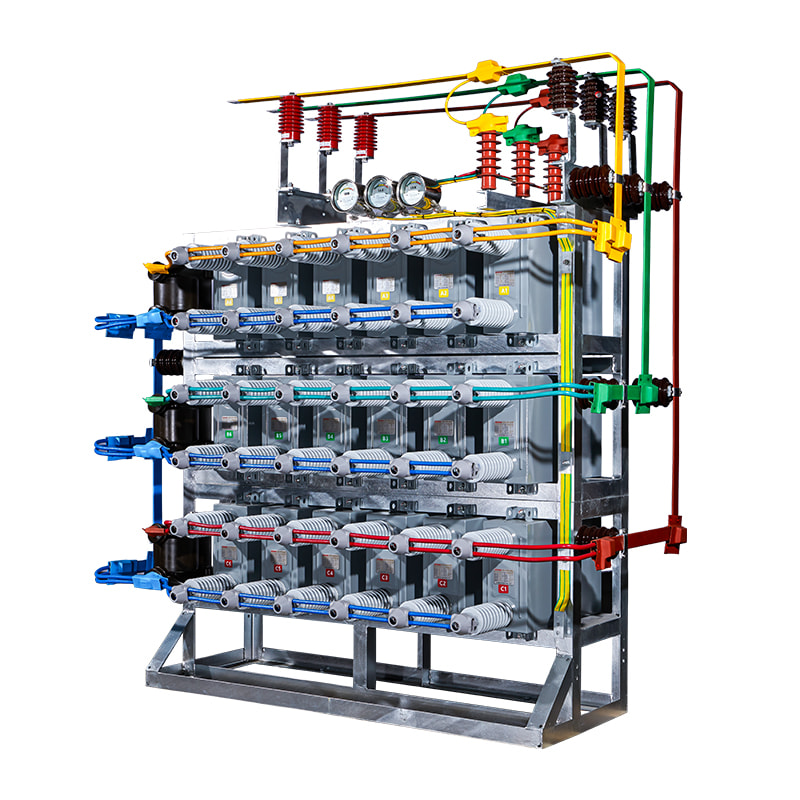

Тип рамы: Конструкция рамного типа изготавливается путем сварки уголков, швеллеров и других профилей в стандартную раму. Конденсаторные блоки монтируются на раме, образуя модульные блоки. При необходимости несколько модульных блоков и опорные изоляторы (используемые для соединения между модулями) могут быть объединены для формирования конфигураций с различной номинальной мощностью и номинальным напряжением.
Тип коробки: Он может интегрировать конфигурации рамочного или шкафного типа в один корпус. Разработанный для наружной установки, он занимает меньшую площадь по сравнению с конструкцией рамного типа и может быть настроен как для группового автоматического переключения, так и для фиксированного переключения, полностью соответствует международным стандартам электроэнергетики.
