Как установить конденсатор звена постоянного тока в корпус привода

Система привода обычно полагается на конденсатор звена постоянного тока для выполнения довольно специфической работы. Компонент расположен между выпрямителем и инвертором, сглаживая колебания напряжения на шине постоянного тока. Пульсации тока от переключения инвертора проходят через конденсатор, и конденсатор обычно справляется с этим током, не допуская слишком сильного падения напряжения или слишком сильного скачка напряжения.

Способ установки конденсатора, вероятно, влияет не только на его физическое расположение. Монтаж имеет тенденцию влиять на то, насколько хорошо конденсатор электрически соединяется, сколько тепла он может отвести и примерно как долго он прослужит. Неправильный подход к монтажу может привести к появлению нежелательной индуктивности, блокированию воздушного потока или сделать конденсатор уязвимым для вибрации.

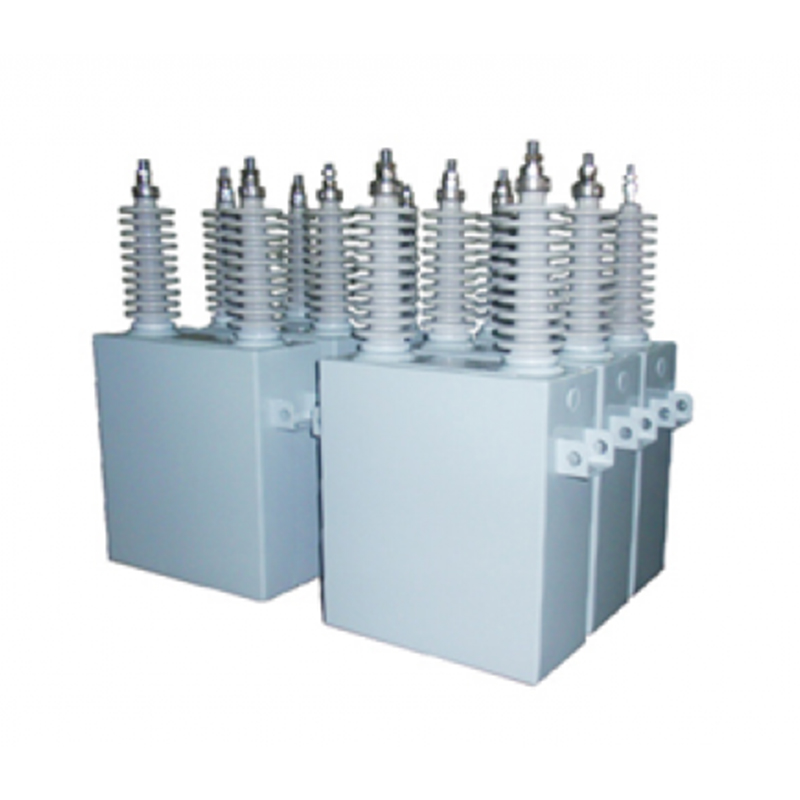

Прежде чем устанавливать конденсатор, вероятно, полезно сначала понять сам компонент. Некоторые конденсаторы имеют контакты для пайки на плату. Другие имеют плоские клеммы, предназначенные для крепления к шине болтами. Геометрия и стиль клемм обычно определяют варианты монтажа и примерно определяют, сколько места потребуется конденсатору внутри корпуса.

Какие ограничения по пространству существуют внутри корпуса компактного привода?

Внутри небольшого корпуса привода почти каждый кубический сантиметр имеет свою работу. Силовые модули занимают определенные области. Платы управления располагаются на стойках. Автобусы проходят по определенным маршрутам. Конденсатор звена постоянного тока обычно устанавливается там, где позволяет оставшееся пространство.

В некоторых конструкциях предусмотрено место для одного конденсатора большего размера. Другие вместо этого разбрасывают по доступной площади несколько конденсаторов меньшего размера. Этот подход имеет тенденцию менять способ установки конденсатора и ограничения, с которыми в конечном итоге приходится работать проектировщику.

Здесь также имеет значение поток охлаждающего воздуха через корпус. Конденсатор, расположенный непосредственно на пути воздуха от вентилятора, обычно работает немного холоднее, чем тот, который находится за другими компонентами. Расположение конденсатора в потоке воздуха имеет большое значение, поскольку накопление тепла может со временем сократить срок службы конденсатора.

Как ориентация конденсатора влияет на производительность?

Клеммы имеют несколько различных расположений, и эти расположения имеют тенденцию определять способ подключения конденсатора к остальной части схемы. Штыревые клеммы крепятся к печатной плате. Пластинчатые клеммы крепятся болтами к шинам. Стиль обычно фиксируется вместе с конденсатором и обычно не может быть изменен впоследствии.

Путь, по которому ток проходит между конденсатором и переключающими устройствами, имеет тенденцию увеличивать индуктивность на этом пути. Более длинный путь имеет тенденцию создавать большую индуктивность, что может привести к перенапряжению при выключении транзисторов. Размещение конденсатора рядом с переключающими устройствами имеет тенденцию несколько сокращать этот путь.

Несколько замечаний по поводу ориентации и длины соединения:

• Более короткие пути шин имеют тенденцию уменьшать паразитную индуктивность.
• Расположение конденсатора над или рядом с шиной влияет на компоновку.
• Расположение клемм на конденсаторе обычно определяет, как должна работать шина.
• Некоторые конденсаторы имеют клеммы на противоположных концах для более гибкой разводки.

Какие методы механического крепления подходят для конденсаторов звена постоянного тока?

Пайка через отверстие обычно подходит для конденсаторов, установленных на печатных платах. Выводы проходят через отверстия в плате и припаиваются с другой стороны. Плата обычно выдерживает вес конденсатора, но конденсаторам большего размера может потребоваться дополнительная механическая поддержка, помимо той, которую обеспечивают одни только контакты.

Шины, как правило, обеспечивают как электрическую, так и механическую поддержку конденсаторов большей емкости. Прикрепление клемм конденсатора болтами непосредственно к шине обеспечивает довольно прочное соединение. Шина удерживает конденсатор на месте и одновременно пропускает ток.

Зажимные системы добавляют в некоторых установках еще один уровень механической безопасности. Зажим вокруг корпуса конденсатора предотвращает его движение в условиях повышенной вибрации. Мобильное оборудование и машины с тяжелыми двигателями могут со временем расшатывать компоненты, и зажимы помогают предотвратить это.

Почему управление температурным режимом влияет на размещение конденсаторов

Тепло, как правило, является одним из основных факторов, ограничивающих срок службы конденсатора. Пульсации тока, протекающего через конденсатор, выделяют некоторое количество внутреннего тепла. Окружающее тепло от близлежащих компонентов имеет тенденцию увеличивать эту нагрузку. Температура внутри корпуса примерно определяет, как долго конденсатор сможет надежно работать.

Расположение имеет большое значение, поскольку некоторые области корпуса нагреваются сильнее, чем другие. Конденсатор, расположенный рядом с тормозным резистором или силовым модулем, имеет тенденцию накапливать дополнительное тепло. Тот, который помещен на пути охлаждающего воздуха, обычно работает немного холоднее и в результате имеет тенденцию служить дольше.

У проектировщиков обычно есть несколько вариантов управления температурой конденсатора:

• Разместите конденсатор перед тепловыделяющими компонентами в потоке воздуха.
• Оставьте зазор вокруг конденсатора для циркуляции воздуха.
• Используйте тепловое моделирование для выявления горячих точек в корпусе.
• Учитывайте самонагрев конденсатора при тепловой оценке.

Пленочные конденсаторы, используемые в цепях постоянного тока, обычно имеют верхний температурный предел. Работая в этом пределе, конденсатор имеет тенденцию довольно надежно достигать своего номинального срока службы. Превышение предела приводит к ускорению старения и может привести к преждевременному выходу из строя. Правильный монтаж обычно помогает сохранить конденсатор в безопасном рабочем диапазоне.

Как конструкция шины влияет на интеграцию конденсаторов

Шины соединяют конденсатор звена постоянного тока с остальной частью силовой цепи. Расположение этих шин определяет, как ток течет между конденсатором и переключающими устройствами. Хорошо спроектированная шина обеспечивает короткое и прямое соединение, добавляя очень небольшую индуктивность.

Индуктивность в шине становится проблемой при повышении скорости переключения. Устройства с быстрым переключением потребляют ток короткими импульсами, и любая индуктивность на пути вызывает скачок напряжения. Эти пики нагружают конденсатор и переключающие устройства.

Площадь контура между конденсатором и переключателями имеет значение. Большая петля улавливает больший магнитный поток и создает большую индуктивность. Расположение шин близко друг к другу или использование ламинированных шин уменьшает площадь контура и снижает индуктивность.

Шины также несут пульсирующий ток, который должен выдерживать конденсатор. Ток, проходящий через шину, нагревает проводник, и это тепло передается к выводам конденсатора. Шины достаточного сечения пропускают ток без чрезмерного нагрева.

Какую роль играет поставщик конденсаторов звена постоянного тока при монтаже?

Поставщик конденсаторов предоставляет больше, чем просто компоненты. Габаритные чертежи и характеристики клемм помогают проектировщику спланировать схему монтажа. В документации поставщика точно указано, где расположены клеммы и какой зазор необходим конденсатору.

Некоторые поставщики предлагают настройку платформ для крупносерийных проектов. Регулировка положения клемм, изменение формы корпуса или добавление элементов крепления могут упростить интеграцию. Раннее взаимодействие с поставщиком дает проектировщику больше возможностей.

Техническая поддержка от поставщика конденсаторов звена постоянного тока часто включает рекомендации по применению. Поставщик может проконсультировать по вопросам крутящего момента на клеммах, конструкции шин и управления температурным режимом. Этот совет экономит время на этапе разработки.

Каких распространенных ошибок при монтаже следует избегать

Ориентация терминала вызывает некоторые из наиболее распространенных проблем. Конденсатор с клеммами сбоку подходит иначе, чем конденсатор с клеммами сверху. Выбор неправильной ориентации приводит к изменению шины или разводки печатной платы.

Зазор на тепловое расширение часто упускается из виду. Конденсаторы расширяются и сжимаются при изменении температуры. Плотная посадка, не допускающая этого движения, может привести к нагрузке на клеммы или монтажное оборудование.

Вибрация создает проблемы в мобильных приложениях. Конденсатор, который не закреплен должным образом, со временем может выйти из строя. Клеммы или шина подвергаются нагрузке, и соединения могут выйти из строя.

Некоторые распространенные ошибки при монтаже:

• Установка конденсатора слишком близко к тепловыделяющему компоненту.
• Недостаточное пространство для инструментов для установки и удаления.
• Недостаточная или чрезмерная затяжка клеммных болтов
• Не оставляя места для теплового расширения

Как термическое моделирование может улучшить решения по монтажу

Инструменты моделирования прогнозируют распределение температуры внутри корпуса еще до сборки любого оборудования. Разработчик может виртуально протестировать различные положения конденсатора и посмотреть, какое из них сохраняет конденсатор наиболее холодным. Такой подход экономит время и позволяет избежать дорогостоящих прототипов.

Моделирование также выявляет «горячие точки», которые могут быть неочевидны при планировке. Конденсатор, который выглядит хорошо на чертежной доске, может оказаться в кармане застоявшегося воздуха, что приведет к перегреву. Моделирование выявляет эти проблемы на ранней стадии.

A Поставщик конденсаторов звена постоянного тока может предоставить тепловые данные для моделирования. Данные включают тепловое сопротивление конденсатора и характеристики потерь мощности. Использование этих данных в моделировании дает более точные результаты.

Какие практические шаги обеспечивают надежную установку конденсаторов?

Планирование размещения конденсаторов на ранних стадиях процесса проектирования предотвращает проблемы в дальнейшем. Оставление позиции до заключительных этапов компоновки обычно приводит к компромиссам. Раннее принятие решения дает проектировщику возможность оптимизировать шину, воздушный поток и механическую опору.

Доступ к сервису также заслуживает внимания. Конденсатор, спрятанный под другими компонентами, может быть затруднен для проверки или замены. Монтажное устройство должно обеспечивать доступ при необходимости.

Должны быть проверены как механический зазор, так и электрический зазор. Конденсатор не должен касаться других компонентов или стенок корпуса. Должны соблюдаться пути утечки и воздушные зазоры, необходимые для рабочего напряжения.

Испытания в наихудших условиях эксплуатации подтверждают работоспособность монтажной схемы. Применение полной нагрузки и мониторинг температуры конденсатора позволяют определить адекватность теплового расчета. Регулировка крепления или воздушного потока на основе результатов испытаний приводит к созданию надежной окончательной конструкции.

Несколько шагов, которые ведут к надежному креплению:

• Разместите конденсатор на ранней стадии процесса компоновки.
• Проверьте зазор от других компонентов и корпуса.
• Рассмотрите доступ к сервисному обслуживанию для возможной замены
• Используйте зажимы или кронштейны в условиях высокой вибрации.
• Мониторинг температуры во время тестирования прототипа
