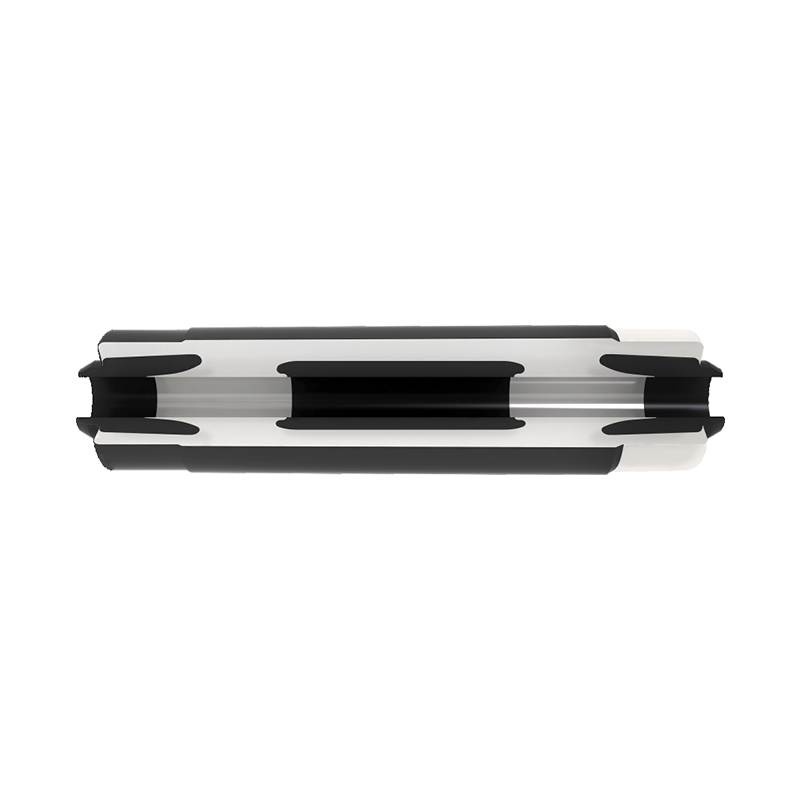

Полностью сборное кабельное соединение 66–220 кВ

Стандарты соответствия:
МЭК 60840 «Кабели силовые с экструдированной изоляцией и принадлежности к ним на номинальное напряжение от 30 кВ (Um = 36 кВ) до 150 кВ (Um = 170 кВ)»
МЭК 62067 «Кабели силовые с экструдированной изоляцией и принадлежности к ним на номинальное напряжение 150 кВ (Um = 170 кВ) и выше до 500 кВ (Um = 550 кВ)»
GB/T22078.3 «Силовые кабели с изоляцией из сшитого полиэтилена на номинальное напряжение 500 кВ и аксессуары к ним. Часть 3: Кабельные аксессуары»
GB/T18890.3 «Силовые кабели с изоляцией из сшитого полиэтилена на номинальное напряжение 220 кВ и аксессуары к ним. Часть 3: Кабельные аксессуары»
GB/T11017.3 «Силовые кабели с изоляцией из сшитого полиэтилена на номинальное напряжение 110 кВ и аксессуары к ним. Часть 3: Кабельные аксессуары»

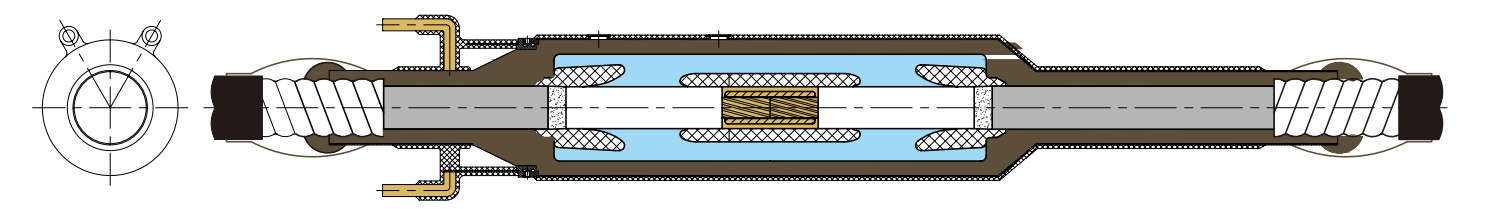

Структура продукта:
1. Прямоточное соединение
2. Изолированное соединение

Применимые условия:
Номинальное напряжение: 64/110 кВ, 127/220 кВ, 290/500 кВ
Применимый диапазон поперечного сечения: 240-2500 мм².

Технические характеристики:
Основная часть соединения предварительно отформована, что облегчает установку.
Корпус шарнира изготовлен из специальной жидкой силиконовой резины.
Внутренняя защитная трубка, изоляционный слой и внешний проводящий слой плотно соединены друг с другом.
Доступны различные варианты внешней герметизации и защиты соединения в зависимости от условий установки на месте.

Доступные опции:
а. Медная оболочка термоусадочной трубки водонепроницаемый герметизирующий гель
б. Медная оболочка, эпоксидная смола, внешняя оболочка из стекловолокна, водонепроницаемый герметизирующий гель
в. Термоусадочная трубка, водонепроницаемая изоляционная гелевая лента
