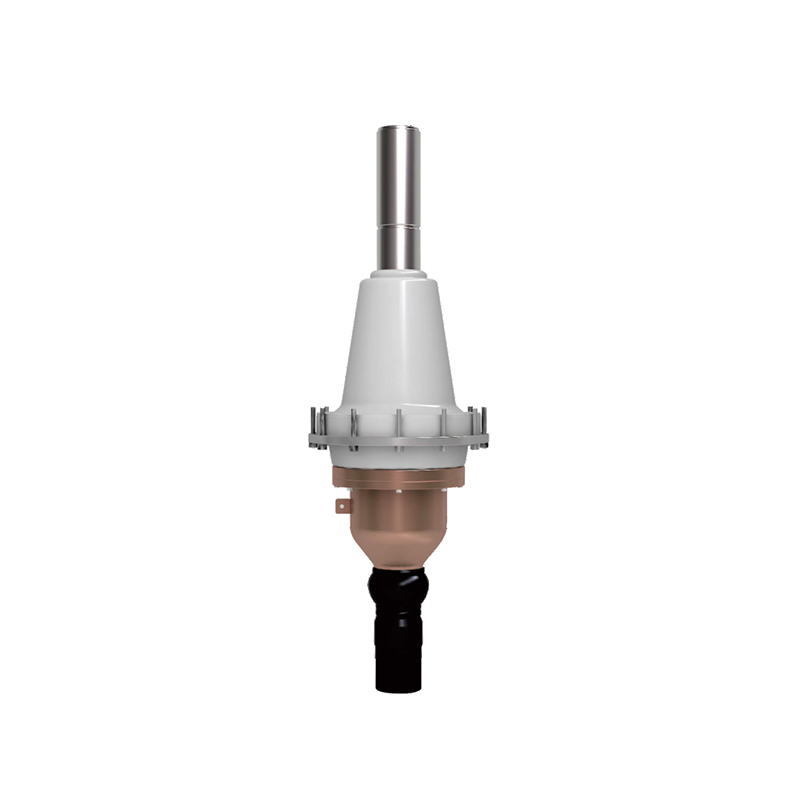

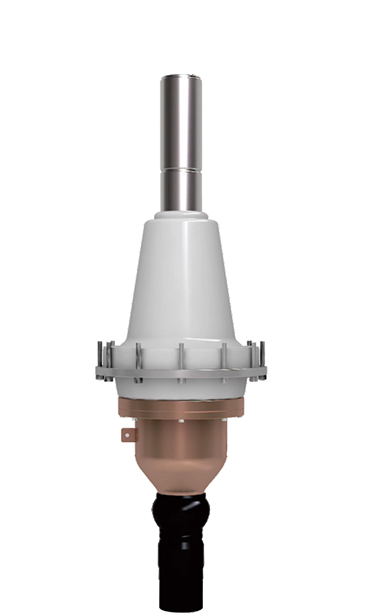

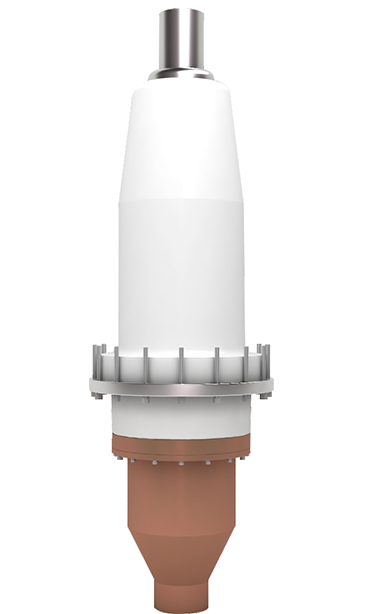

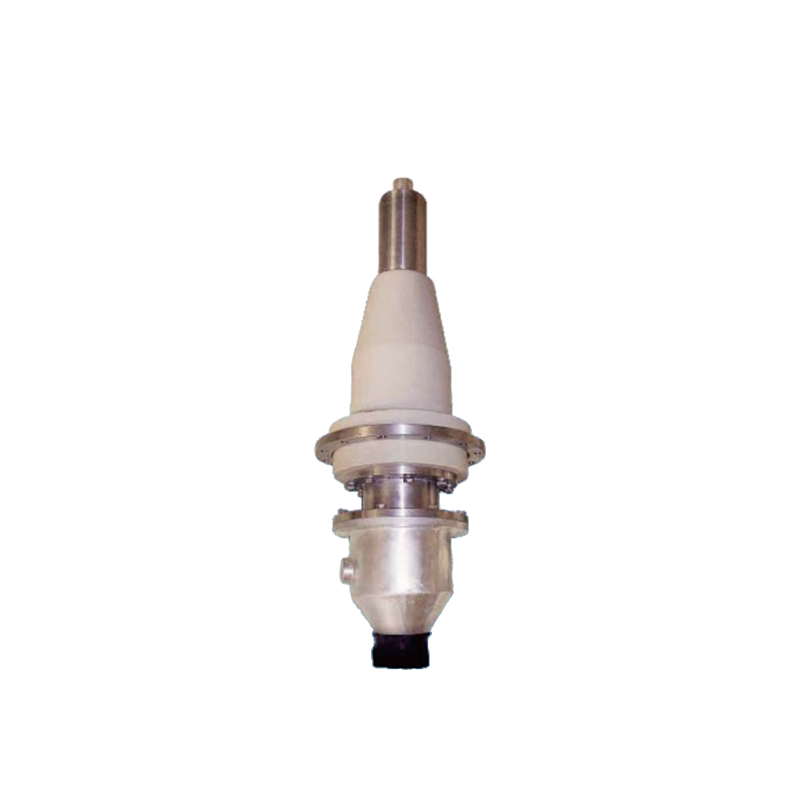

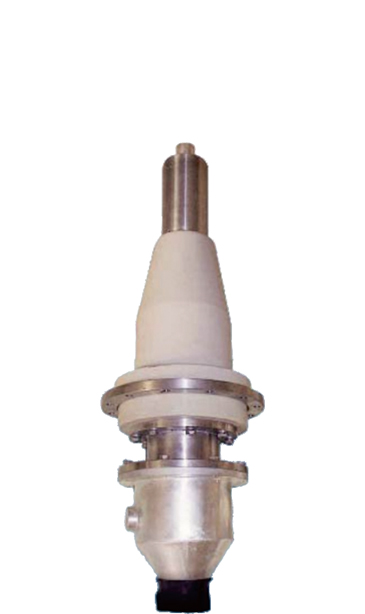

Заделка кабеля КРУЭ сухого типа 66–220 кВ

Введение:
Заделка кабеля КРУЭ сухого типа на напряжение 66–220 кВ имеет чисто сухую конструкцию. Он имеет как вставную, так и вставную конфигурацию жилы кабеля и эпоксидной втулки, что делает установку и обслуживание более удобными. Отсутствие какой-либо жидкой или газовой среды внутри существенно экономит пространство.

Соответствие продукта:
IEC60840: Силовые кабели с экструдированной изоляцией и аксессуары к ним на номинальное напряжение от 30 кВ (Um=36 кВ) до 150 кВ (Um=170 кВ).
IEC62067: Силовые кабели с экструдированной изоляцией и аксессуары к ним на номинальное напряжение от 150 кВ (Um=170 кВ) до 500 кВ (Um=550 кВ).
IEC62271-209: Соединение между распределительным устройством в металлическом корпусе с элегазовой изоляцией на номинальное напряжение выше 52 кВ и силовыми кабелями с жидкостной и экструдированной изоляцией.
GB/T22078.3: Силовые кабели с изоляцией из сшитого полиэтилена и аксессуары к ним на номинальное напряжение до 500 кВ, Часть 3: Кабельные аксессуары
GB/T18890.3: Силовые кабели с изоляцией из сшитого полиэтилена и аксессуары к ним на номинальное напряжение до 220 кВ, Часть 3: Кабельные аксессуары
GB/T11017.3: Силовые кабели с изоляцией из сшитого полиэтилена и аксессуары к ним на номинальное напряжение до 110 кВ, Часть 3: Кабельные аксессуары
GB/T22381: Соединение между распределительным устройством в металлическом корпусе с элегазовой изоляцией на номинальное напряжение 72,5 кВ и выше и силовыми кабелями с жидкостной и экструдированной изоляцией.

Условия эксплуатации:
Условие А:
Номинальное напряжение: 64/110 кВ
Максимальное рабочее напряжение: 126 кВ
Применимое сечение кабеля: 240–1600 мм².
Условие Б:
Номинальное напряжение: 127/220 кВ
Максимальное рабочее напряжение: 252 кВ
Применимое сечение кабеля: 240–2500 мм².

Особенности продукта:
Сборный конус контроля электрического напряжения: изготовлен из специального жидкого силиконового каучука.
Усовершенствованная эпоксидная смола с бисфенолом: отливка в вакууме, обеспечивающая механические и электрические характеристики.
Пружинное сжатие, полностью сухая конструкция: устраняет необходимость в изолирующих материалах, предотвращая утечку масла во время работы.
Интеллектуальный контроль температуры: возможность установки интеллектуальных датчиков температуры для онлайн-мониторинга рабочего состояния кабеля.

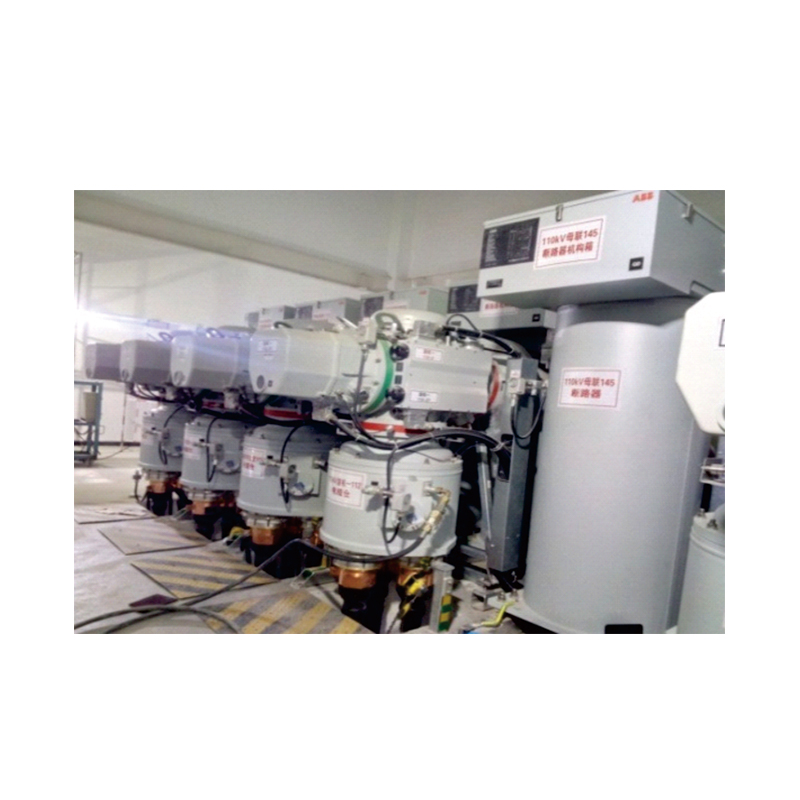

Установка через штекер: Традиционный метод, при котором изделие полностью собирается, а затем вставляется в кабельный отсек распределительного устройства (трансформатора) КРУЭ.
Съемная установка: инновационный метод, при котором эпоксидная втулка устанавливается в кабельный отсек распределительного устройства (трансформатора) КРУЭ с последующей вставкой кабеля и натяжного конуса в эпоксидную втулку.
