Как рассчитать требуемую номинальную мощность конденсатора коррекции коэффициента мощности

Электрические системы потребляют больше тока, чем фактически тратят на полезную работу. Двигатели, трансформаторы и другое индуктивное оборудование вызывают рассогласование напряжения и тока. Это несоосность означает, что через провода, распределительные устройства и трансформаторы протекает дополнительный ток, не влияя на мощность двигателей или нагрев элементов. Конденсатор коррекции коэффициента мощности компенсирует этот дополнительный ток, подавая локальную реактивную мощность.

Выбор правильного номинала конденсатора требует внимания к конкретным условиям каждой установки. На окончательный выбор влияют существующий коэффициент мощности, желаемый коэффициент мощности, напряжение системы и характеристики нагрузки. Слишком низкий рейтинг не дает желаемых преимуществ. Слишком большой номинал приводит к чрезмерной коррекции и может поднять напряжение за пределы допустимого уровня. Знание того, что происходит в процессе выбора, помогает ответственным за электрические системы принимать разумные решения.

Что делают конденсаторы коррекции коэффициента мощности в электрических системах

Конденсаторы в устройствах коррекции коэффициента мощности служат четкой цели. Они доставляют реактивную мощность близко к нагрузке, а не заставляют ее проходить от источника питания через всю распределительную сеть. Такая локальная доставка снижает общий ток, протекающий от источника питания, для заданного количества полезной мощности.

Цепи переменного тока имеют особое соотношение между напряжением и током, которое меняется в зависимости от типа нагрузки. Индуктивные нагрузки вызывают отставание тока от напряжения. Конденсаторы вызывают ток. Подключение конденсаторов параллельно с индуктивным оборудованием смещает ток ближе к напряжению. Меньшие фазовые углы означают лучший коэффициент мощности.

Полная мощность – это полная мощность, протекающая через цепь. Реальная сила – это то, что на самом деле делает работу. Коэффициент мощности — это просто соотношение этих двух величин. Низкое соотношение указывает на то, что большая часть тока не служит никакой полезной цели. Конденсаторы уменьшают реактивную часть тока, снижая полную мощность до реальной.

Объекты выигрывают от повышения коэффициента мощности по нескольким причинам. Коммунальные компании часто взимают штрафы за низкий коэффициент мощности, поскольку их оборудование должно выдерживать полный ток, а не только полезную часть. Снижение тока также снижает потери в кабелях и трансформаторах. Сами конденсаторы после установки не требуют особого внимания и при правильном использовании продолжают работать в течение многих лет.

Какая информация необходима перед началом расчета

Сбор точной информации перед началом расчета предотвращает ошибки в дальнейшем. В таблице ниже перечислены основные данные и указано, где их найти.

Отчеты о коммунальных услугах часто включают коэффициент мощности, усредненный за расчетный период. Для более точной работы в месте ввода электроэнергии на объект можно подключить измерители коэффициента мощности или записывающие приборы. Снятие показаний в течение полного рабочего цикла фиксирует изменения, которые могут быть пропущены в одном моментальном снимке.

Условия нагрузки имеют такое же значение, как и общая номинальная мощность подключенного оборудования. Не каждый двигатель и трансформатор работают одновременно. Некоторые нагрузки работают только в определенные смены. Другие включаются и выключаются. Исследование нагрузки, отражающее фактические режимы работы, дает реалистичную основу для определения размеров, а не предполагает, что все оборудование работает одновременно.

Напряжение в точке подключения конденсатора может отличаться от номинального напряжения системы. Отводы трансформатора, потери в кабеле и условия нагрузки — все это влияет на фактическое напряжение. Использование измеренного напряжения, а не паспортных значений повышает точность окончательного выбора конденсатора.

Как условия нагрузки влияют на требуемый номинал конденсатора

Условия нагрузки редко остаются постоянными. Номинал, который хорошо работает при полной нагрузке, может вызвать проблемы при более легких нагрузках. Чрезмерная коррекция при небольшой нагрузке выводит коэффициент мощности в верхний диапазон, что может привести к повышению напряжения и возникновению проблем с оборудованием.

Полная нагрузка потребляет наибольший ток и обычно имеет самый низкий коэффициент мощности. Конденсаторы, рассчитанные на это условие, уменьшают потребление тока до целевого уровня. Когда одни и те же двигатели работают с частичной нагрузкой, их коэффициент мощности изменяется. Конденсаторы продолжают обеспечивать ту же реактивную мощность. Если эта величина превышает требования пониженной нагрузки, коэффициент мощности становится ведущим.

Работа с частичной нагрузкой важна для объектов, которые значительную часть дня работают с пониженной производительностью. В этих случаях выбор конденсаторов для пиковой нагрузки может оказаться не лучшим решением. В некоторых установках используются несколько ступеней конденсатора, которые можно включать и выключать по мере изменения спроса. Автоматические контроллеры контролируют коэффициент мощности и подключают только ту емкость, которая необходима в данный момент.

Запуск двигателя требует еще одного подхода. Пусковой ток может в несколько раз превышать рабочий ток, а коэффициент мощности при пуске отличается от установившегося режима. Конденсаторы, подключенные во время запуска двигателя, могут повлиять на пусковой момент. Некоторые конструкции отключают конденсаторы во время запуска и снова подключают их, когда двигатель достигает рабочей скорости.

Где найти необходимые данные для расчета

Поиск нужной информации часто занимает больше времени, чем арифметические действия. Данные, необходимые для определения размеров конденсаторов, находятся в разных местах предприятия, и знание того, где искать, делает процесс более плавным.

Заявления о полезности предлагают отправную точку. В большинстве коммерческих счетов указывается коэффициент мощности, усредненный за весь расчетный цикл. Некоторые включают отдельные статьи расходов на оплату реактивной мощности. Хотя усредненные цифры не отражают пиковых условий или ежедневных колебаний, они дают общее представление о том, в каком состоянии находится объект.

Измерители качества электроэнергии дают более полную картину. Переносные каротажные приборы подключаются на служебном входе или на отдельных фидерах. Они записывают коэффициент мощности, напряжение, ток и гармоники через заданные интервалы в течение дней или недель. Просмотр зарегистрированных данных показывает, когда падает коэффициент мощности, какие нагрузки вызывают наибольшие провалы и как долго система остается в состоянии низкого коэффициента мощности.

На паспортных табличках двигателя указаны полезные номера. Номинальная мощность, напряжение, ток и коэффициент мощности при полной нагрузке указаны на паспортной табличке. Для объектов с несколькими мощными двигателями данные паспортной таблички в сочетании с часами работы дают приемлемую оценку. Для цехов с большим количеством небольших двигателей более практичным может быть отбор проб из нескольких репрезентативных единиц.

Счетчики распределительных панелей являются еще одним источником данных. Многие панели имеют цифровые дисплеи, показывающие коэффициент мощности, ток и напряжение для каждого фидера. Снятие показаний в разное время — утром, в полдень, вечером — позволяет получить представление о том, как система ведет себя в течение рабочего дня.

Ключевые источники данных включают в себя:

• Отчеты коммунальных предприятий, показывающие средний коэффициент мощности и реактивные заряды
• Портативные анализаторы мощности, прошедшие полный рабочий цикл
• Паспортные данные двигателя для отдельных больших нагрузок
• Панельные счетчики считываются несколько раз в день
• Журналы эксплуатации, показывающие, какое оборудование работает и когда

Как расчет связан с напряжением системы

Напряжение и номинал конденсатора имеют прямую зависимость, за которой необходимо следить. Конденсатор, рассчитанный на одно напряжение, будет потреблять другой ток при подключении к другому напряжению.

Ток через конденсатор возрастает с увеличением приложенного напряжения. Подключение устройства с более низким напряжением к системе с более высоким напряжением пропускает больший ток, чем рассчитан конденсатор. Противоположный случай — использование конденсатора с более высоким номиналом при более низком напряжении — снижает выходную реактивную мощность ниже ожидаемой.

В расчете следует использовать фактическое напряжение в точке подключения. Использование номинального напряжения системы может привести к ошибкам, если реальные условия отличаются. Измерение напряжения во время нормальной работы дает значение, которое можно включить в расчет.

Напряжение также меняется в течение дня. Слегка нагруженные трансформаторы часто работают при более высоком напряжении в непиковые часы. Это повышение увеличивает выходную реактивную мощность подключенных конденсаторов. В некоторых случаях дополнительный выход при более высоком напряжении подталкивает систему к чрезмерной коррекции при небольших нагрузках.

Важные соображения по напряжению:

• Измеренное напряжение в точке подключения работает лучше, чем значения, указанные на паспортной табличке.
• Ежедневные колебания напряжения влияют на выход конденсатора
• Повышение напряжения вне пика может привести к чрезмерной коррекции.
• Настройки ответвлений трансформатора влияют на фактическое напряжение

Как температура и факторы окружающей среды влияют на выбор

Условия эксплуатации определяют, насколько хорошо работает конденсатор и как долго он прослужит. Температура возглавляет список факторов окружающей среды, влияющих на отбор.

Конденсаторы выделяют тепло во время нормальной работы. Температура окружающего воздуха определяет, насколько эффективно уходит тепло. Более высокие температуры окружающей среды снижают способность конденсатора проводить ток без превышения внутренних температурных пределов.

Высота изменяет эффективность охлаждения. Плотность воздуха падает на больших высотах, а меньшее количество воздуха означает меньшее охлаждение. Конденсатор, который отлично работает на уровне моря, может нуждаться в снижении номинальных характеристик при установке в горных регионах.

Тип корпуса также имеет значение. Конденсаторы, установленные внутри панелей или шкафов, пропускают меньше воздуха, чем конденсаторы в открытых стойках. Для закрытых установок могут потребоваться более крупные агрегаты или принудительная вентиляция для поддержания приемлемой температуры.

Многие поставщики конденсаторов предоставляют рекомендации по снижению номинальных характеристик при установке при температурах выше стандартных. Эксплуатация конденсатора на полной мощности в жаркой среде сокращает срок его службы. Выбор более крупного агрегата, который работает с меньшим процентом от его номинала, обеспечивает адекватный запас по охлаждению.

Как гармоники влияют на размер и выбор конденсатора

Гармонические токи возникают во многих современных электрических системах. Частотно-регулируемые приводы, выпрямители и импульсные источники питания создают гармоники. Эти токи меняют поведение конденсаторов в системе.

Конденсаторы обладают низким сопротивлением гармоническим токам. Этот низкий импеданс имеет тенденцию притягивать гармоники в батарею конденсаторов, увеличивая основной ток, протекающий через устройство. Дополнительный ток от гармоник может вывести конденсатор за пределы номинального тока.

Резонанс представляет собой особую опасность. Когда индуктивное реактивное сопротивление трансформатора и источника питания совпадает с емкостным реактивным сопротивлением батареи на гармонической частоте, возникают высокие циркулирующие токи. Это резонансное состояние может вызвать перенапряжение, перегрев и быстрый выход из строя конденсатора.

В некоторых установках требуются конденсаторы, специально предназначенные для работы с гармониками. В этих устройствах используется более толстая пленка, более тяжелые соединения и более высокие температурные характеристики, чтобы выдерживать дополнительные нагрузки. В системах с известным содержанием гармоник стандартные конденсаторы могут не выжить.

Ключевые соображения по гармониям:

• Гармоники увеличивают ток и нагрев конденсатора.
• Резонанс между индуктивностью и емкостью системы вызывает большие токи.
• Конденсаторы с защитой от гармоник выдерживают более высокие нагрузки
• Исследования качества электроэнергии выявляют уровни гармоник еще до выбора

Проверка условий гармоник перед покупкой конденсаторов предотвращает проблемы в будущем. Исследование качества электроэнергии, в ходе которого измеряются уровни гармоник в предлагаемой точке подключения, предоставляет информацию, необходимую для выбора между стандартными устройствами и устройствами, рассчитанными на гармоники.

Что включает в себя организация установки и подключения

Способ подключения конденсатора к системе влияет на производительность, надежность и безопасность. Существует несколько вариантов организации, каждый из которых имеет свои преимущества и недостатки.

Один большой конденсатор, обслуживающий весь объект, обеспечивает простейшую установку. Меньшее количество компонентов означает меньшие затраты на оборудование и меньше места. Недостатком является фиксированная выходная реактивная мощность независимо от условий нагрузки. Когда нагрузка меняется, одно большое устройство не может адаптироваться.

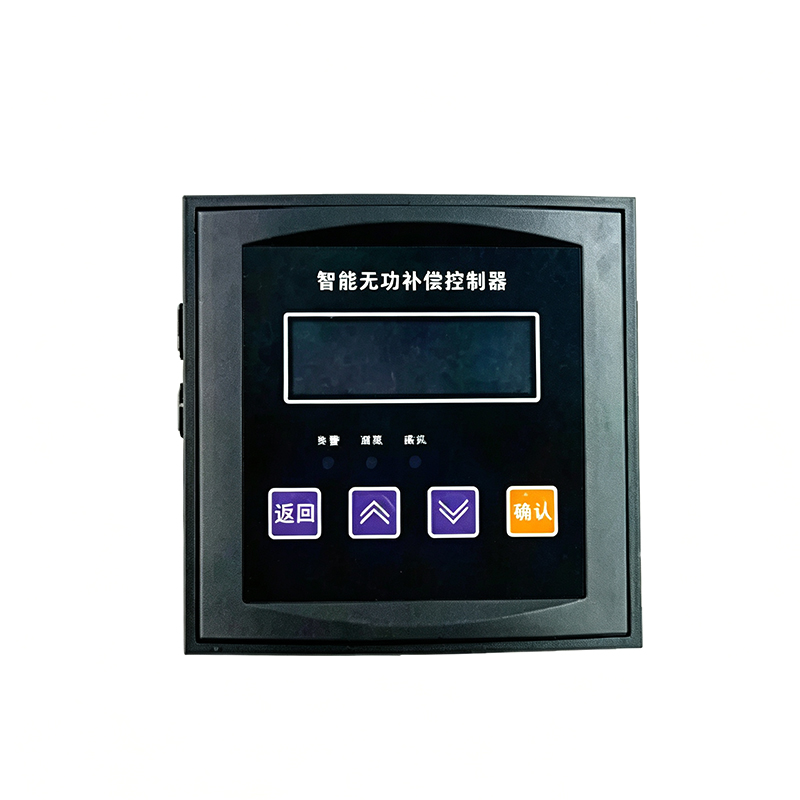

Несколько небольших блоков, соединенных поэтапно, обеспечивают гибкость. Каждый шаг включается или выключается по мере изменения реактивного спроса. Автоматические контроллеры контролируют коэффициент мощности и подключают только ту емкость, которая необходима в любой момент. Такое расположение справляется с переменными нагрузками лучше, чем одиночный фиксированный блок.

При индивидуальной коррекции на каждом двигателе или нагрузке устанавливаются небольшие конденсаторы. Реактивная мощность подается именно туда, где это необходимо, снижая ток в ответвленных цепях. Общая емкость распределяется по множеству небольших единиц, а не концентрируется в одном месте.

Точки установки, на которые следует обратить внимание:

• Один большой блок для простых и стабильных грузов
• Ступенчатые банки для условий переменной нагрузки
• Индивидуальная коррекция распределенных нагрузок двигателя
• Предохранители и защита для каждого конденсатора
• Разрядные резисторы для безопасности после отключения

Защита и коммутация заслуживают внимания. Предохранители защищают от короткого замыкания. Разрядные резисторы позволяют конденсатору безопасно потерять заряд после отключения. Коммутационные устройства должны быть рассчитаны на работу с конденсаторами, что предполагает более высокие пусковые токи, чем в типичных коммутационных приложениях.

Определение размера конденсатор коррекции коэффициента мощности требует объединения информации из нескольких источников и мышления, выходящего за рамки базовой арифметики. Существующий коэффициент мощности, целевой коэффициент мощности, характер нагрузки, условия напряжения и факторы окружающей среды определяют окончательный выбор. Гармоники усложняют системы с электронной нагрузкой.

Расчет составляет лишь часть работы. Сбор данных, наблюдение за режимами работы и внимание к условиям установки – все это способствует успешному результату. Конденсатор, соответствующий реальным условиям на объекте, обеспечивает ожидаемые преимущества, не создавая новых проблем.

Правильная детализация окупается с точки зрения производительности системы и срока службы оборудования. Правильный номинал конденсатора снижает потребление тока, снижает потери и позволяет избежать штрафов за коммунальные услуги, сохраняя при этом надежную работу в течение многих лет. Понимание того, что входит в процесс выбора, помогает гарантировать, что установленное оборудование эффективно отвечает потребностям предприятия.
