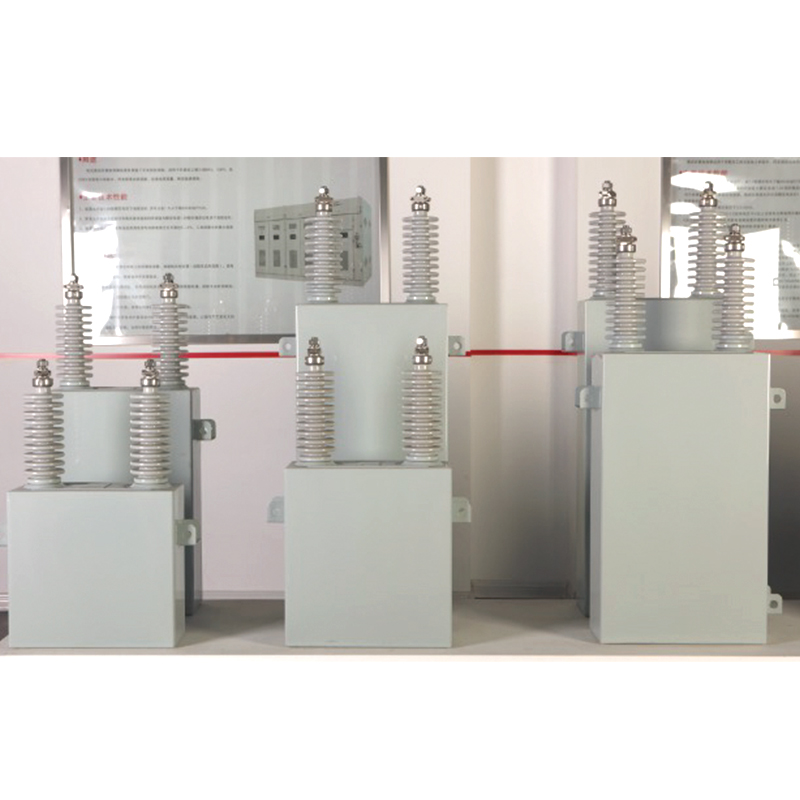

Параллельная батарея высоковольтных конденсаторов

Особенности и преимущества:
1. Диапазон номинального напряжения: 3–24 кВ.
2. Диапазон номинальной мощности: 30–800 квар.
3. В продукте используется высококачественная двусторонняя шероховатая полипропиленовая пленка и алюминиевая фольга с биоразлагаемой и высокопрочной изоляционной жидкостью в качестве пропитки, демонстрирующей такие характеристики, как низкие диэлектрические потери и длительный срок службы.
4. Гарантия на современное оборудование. Компания обладает передовыми процессами и оборудованием, обеспечивающими всестороннее качество продукции и одновременно эффективно увеличивающими срок ее службы.
5. Автоматическое складывание алюминиевой фольги. Электроды конденсаторных элементов из алюминиевой фольги автоматически сгибаются на концах и краях, улучшая распределение электрического поля на краю полюсной пластины и повышая уровень частичного разряда конденсатора.
6. Внутренняя защита предохранителем. Внутренний предохранитель служит линией защиты элементов, расположенных между двумя элементами в скрытой конструкции, полностью исключая такие явления, как отторжение предохранителя, неправильное срабатывание и групповой взрыв, обеспечивая безопасную и надежную работу устройства. конденсатор.
7. Встроенный разрядный резистор: каждый сегмент серии оснащен разрядным резистором, а высококачественные высоковольтные резисторы из стеклоэмали могут снизить остаточное напряжение конденсатора до уровня ниже 50 В в течение 10 минут после отключения питания, обеспечивая безопасность.
8. Автоматический сварочный робот: сварка корпуса конденсатора, сварка стенок и крышки корпуса, а также сварка подвесного кронштейна и корпуса выполняются импортными роботизированными рабочими станциями, что обеспечивает гладкие, гладкие и эстетически привлекательные сварные швы, прочные и герметичные. -доказательство.
9. Дробеструйная очистка корпуса: удаляет оксидный слой и грязь с поверхности нержавеющей стали, придает поверхности шероховатость, улучшает прочность сцепления краски и эффективно проверяет качество сварных швов корпуса.
10. Хорошая устойчивость к коррозии: корпус изготовлен из пластин из нержавеющей стали, а импортные роботы-распылители краски обеспечивают равномерную и плотную окраску, в результате чего получается гладкая, деликатная и визуально приятная поверхность, что гарантирует отсутствие ржавчины на протяжении всего срока службы конденсатора.

Связаться с нами

предыдущее：Собранный высоковольтный конденсатор
Следующий проект：Нет следующей статьи

Параметр


Таблица 1	Таблица 2	таблица 3

Серийный номер	Спецификация	Номинальное напряжение	Номинальная мощность	Номинальная емкость	Размеры					Вес единицы
Серийный номер	Спецификация	кВ	квар	мкФ	л	В	час	ЧАС	Рисунок №.	кг
1	БАМ6,6/√3-100-1Вт	6,6/√3	100	21.92	383	163	245	470	1	26
2	БАМ6.6А/√3-200-1Вт		200	43.84	383	163	440	665		37
3	БАМ6.6/√3-334-1Вт		334	73.22	383	179	610	835		53
4	БАМ7.2/√3-100-1Вт	7.2/ √3	100	18.42	383	163	240	465		25
5	БАМ7.2/√3-200-1Вт		200	36.84	383	163	160	385		33
6	БАМ7.2/√3-334-1Вт		334	61.53	383	179	570	795		66
7	БАМ11/√3-100-1Вт	11к/√3	100	7.89	383	163	250	560	2	27
8	БАМ11/√3-200-1Вт		200	15.78	383	163	380	690		35
9	БАМ11/√3-334-1Вт		334	26.36	383	163	600	910		59
10	БАМ12/√3-100-1Вт	12/ √3	100	6.63	383	163	270	580		27
11	БАМ12/√3-200-1Вт		200	13.26	383	163	420	730		37
12	БАМ12/√3-334-1Вт		334	22.15	383	163	620	930		56
13	БАМ10,5-100-1Вт	10.5	100	2.89	383	163	240	550		25
14	БАМ10.5-200-1Вт		200	5.77	383	163	420	730		38
15	БАМ10.5-334-1Вт		334	9.64	383	163	600	910		52
16	БАМ11-100-1Вт	11	100	2.63	383	163	245	555		25
17	БАМ11-200-1Вт		200	5.26	383	163	425	735		41
18	БАМ11-334-1В		334	8.79	383	163	650	960		61
19	БАМ12-100-1Вт	12	100	12.21	383	163	250	560		29
20	БАМ12-200-1Вт		200	4.42	383	163	410	720		41
21	БАМ12-334-1В		334	7.38	383	179	580	890		59
22	БАМ12-500-1Вт		500	11.05	383	179	835	1145		83
23	БАМ13-100-1Вт	13	100	1.88	383	163	250	560		27
24	БАМ13-200-1Вт		200	3.77	383	163	440	750		41
25	БАМ13-334-1В		300	6.29	383	163	605	915		50
26	БАМ22/√3-200-1Вт	22/√3	200	3.95	515	145	420	835	3	50
27	БАМ22/√3-334-1Вт	22/√3	334	6.59	645	190	420	835		77
28	БАМ23/√3-200-1Вт	23/√3	200	3.61	515	145	420	835		50
29	БАМ23/√3-334-1Вт	23/√3	334	6.03	645	190	420	835		77
30	БАМ24/√3-200-1Вт	24/√3	200	3.32	515	145	420	835		50
31	БАМ24/√3-334-1Вт	24/√3	334	5.54	645	190	420	835		77

Серийный номер	Спецификация	Номинальное напряжение	Номинальная мощность	Номинальная емкость	Размеры					Вес единицы
Серийный номер	Спецификация	кВ	квар	мкФ	л	В	час	ЧАС	Рисунок №.	кг
1	БАМ6.6/√3-200-1Вт	6,6/ √3	200	43.84	383	163	460	685		48
2	БАМ6.6/√3-300-1Вт		300	65.77	383	163	645	870		57
3	БАМ6.6/√3-334-1Вт		334	73.22	383	163	650	875		58
4	БАМ6.6/√3-500-1Вт		500	109.61	383	179	790	1015		76
5	БАМ7.2/√3-200-1Вт	7.2/ √3	200	36.84	383	163	445	670		36
6	БАМ7.2/√3-334-1Вт		334	61.53	383	163	600	825		60
7	БАМ7.2/√3-417-1Вт		417	76.81	383	163	875	1100		81
8	БАМ7.2/√3-500-1Вт		500	92.1	383	163	910	1135	1	86
9	БАМ10.5/√3-200-1Вт	10,5 √3	200	17.32	383	163	420	730	2	37
10	БАМ10.5/√3-334-1Вт		334	28.93	383	163	630	940		59
11	БАМ10.5/√3-400-1Вт		400	34.65	383	163	675	985		65
12	БАМ11х3—200—1Вт	11/ √3	200	15.78	383	163	420	730		39
13	БАМ11/√3-334-1Вт		334	23.68	383	163	630	940		59
14	БАМ11/√3-417-1Вт		417	32.91	383	163	770	1080		73
15	БАМ11/ √3-500-1Вт		500	39.46	383	179	790	1100		78
16	БАМ11/√3-600-1Вт		600	47.35	383	179	980	1290		86
17	БАМ12/ √3-200-1Вт	12/ √3	200	13.26	383	163	465	775		41
18	БАМ12/√3-334-1Вт		334	22.15	383	163	660	970		60
19	БАМ12/√3-400-1Вт		400	26.53	383	179	750	1060		74
20	БАМ12/√3-500-1Вт		500	33.16	383	179	865	1175		82
21	БАМ12/√3-600-1Вт		600	39.79	383	179	1025	1335		86
22	БАМ11/2 √3-200-1Вт	11/2 √3	200	63.14	383	163	450	760		38
23	БАМ11/2 √3-334-1Вт		334	105.44	383	179	635	945		66
24	БАМ11/2 √3-417-1Вт		417	131.64	383	179	760	1070		77
25	БАМ12/2 √3-200-1Вт	12/2 √3	200	53.05	383	163	470	780		34
26	БАМ12/2 √3-334-1Вт		334	88.6	383	179	650	960		73
27	БАМ12/2 √3-417-1Вт		417	110.61	383	179	765	1075		75
28	БАМ11/2-334-1В	11/2	334	35.15	383	179	580	890	2	59
29	БАМ11/2-417-1В		417	43.88	383	179	720	1030		70
30	БАМ11/2-500-1Вт		500	52.61	383	179	975	1285		96
31	БАМ11/2-600-1Вт		600	63.14	383	179	1010	1320		86
32	БАМ12/2-334-1В	12/2	334	29.53	383	163	640	950		60
33	БАМ12/2-417-1В		417	36.87	383	179	795	1105		72
34	БАМ12/2-500-1Вт		500	44.21	383	179	965	1275		95
35	БАМ12/2-600-1Вт		600	53.05	383	179	1010	1320		86
36	БАМ10.5-400-1Вт	10.5	400	11.55	383	179	890	1200		86
37	БАМ10.5-417-1Вт		417	12.04	383	179	710	1020		63
38	БАМ10.5-500-1Вт		500	14.44	383	179	810	1120		68
39	БАМ10.5-667-1Вт		667	19.26	383	179	1060	1370		87
40	БАМ10.5-700-1Вт		70	20.21	383	179	1115	1425		95
41	БАМ11-334-1В	11	334	8.79	383	163	590	900		56
42	БАМ11-400-1Вт		400	10.52	383	163	795	1105		68
43	БАМ11-417-1В		417	10.97	383	163	830	1140		70
44	БАМ11-500-1Вт		500	13.15	383	179	930	1240		89
45	БАМ11-667-1В		667	17.55	383	179	1075	1385		90
46	БАМ11-700-1Вт		700	18.42	383	179	1115	1425		99
47	БАМ12-500-1Вт	12	500	11.05	383	179	795	1105		89
48	БАМ12-667-1В		667	14.74	383	179	1105	1415		90
49	БАМ12-700-1Вт		700	15.47	383	179	1160	1470		99

Серийный номер	Спецификация	Номинальное напряжение кВ	Номинальная мощность квар	Номинальная емкость мкФ	Размеры					Вес единицы кг
Серийный номер	Спецификация	Номинальное напряжение кВ	Номинальная мощность квар	Номинальная емкость мкФ	л	В	час	ЧАС	Рисунок №.	Вес единицы кг
1	ААМ4.2-300-1Вт	4.2	300	54.13	383	163	760	1070	2	68
2	ААМ4.356-325-1Вт	4.356	325	54.52	383	163	765	1075		63
3	ААМ5.703-585.4-1Вт	5.703	585.4	57.29	383	179	960	1270		110
4	ААМ6-500-1Вт	6	500	44.21	383	179	1120	1430		101
5	ААМ6.45-325-1Вт	6.45	325	24.87	383	163	765	1075		70
6	ААМ6.8-300-1Вт	6.8	300	22.72	383	163	755	1065		68
7	ААМ6.841-421.1-1Вт	6.841	421.1	28.62	383	179	845	1155		78
8	ААМ6.928-500-1Вт	6.928	500	33.15	383	179	835	1145		90
9	ААМ6.93-334-1Вт	6.93	334	22.13	383	179	635	945		62
10	ААМ6.94-477-1Вт	6.94	477	31.49	383	179	960	1270		90
11	ААМ6.962-109.6-1Вт	6.962	109.6	59.44	383	179	840	1150		79
12	ААМ7-475-1Вт	7	475	30.85	383	179	895	1205		89
13	ААМ7.29-442.4-1Вт	7.29	442.4	26.5	383	179	910	1220		89
14	ААМ7.47-464.8-1Вт	7.47	464.8	67.84	383	179	950	1260		92
15	ААМ7.5-415-1Вт	7.5	415	55.33	383	179	820	1130		81
16	ААМ7.537-454.2-1Вт	7.537	454.2	15.45	383	179	890	1200		88
17	ААМ7.621-441.7-1Вт	7.621	441.7	59.5	383	179	875	1185		86
18	ААМ7.88-334-1Вт	7.88	334	17.12	383	163	660	970		60
19	ААМ8-500-1Вт	8	500	24.86	383	179	925	1235		91
20	ААМ8.24-442.6-1Вт	8.24	442.6	20.75	383	179	890	1200		88
21	ААМ9.815-175-1Вт	9.815	175	5.78	383	163	520	830		47
22	ААМ11.5-500-1Вт	11.5	500	12.03	383	179	910	1220		97
23	ААМ11.6-395-1W	11.6	395	9.23	383	163	810	1120		68
