Гибкие конденсаторы звена постоянного тока для преобразовательных клапанов VSC-HVDC

Особенности продукта
Общие технические требования
Специальные технические требования
Длительный срок службы: не менее 40 лет, изменение емкости не превышает 5%;
Высокие требования к надежности: низкая интенсивность отказов, менее 100 FIT.
Требования противопожарной защиты: сухой тип, безмасляный, соответствует классу огнестойкости UL-94V0;
Требование взрывобезопасности: Оснащен предохранительным клапаном и/или реле давления.
Специальные технические требования
Высокое пульсирующее напряжение;
Низкая самоиндукция и низкое эквивалентное последовательное сопротивление;
Высокий гармонический ток;
Размеры продукта
Индивидуальный дизайн поддерживается в соответствии с инженерными требованиями.

Основное применение:
Опорные конденсаторы постоянного тока для гибкой передачи постоянного тока являются одним из важнейших компонентов гибких систем передачи постоянного тока. Эти конденсаторы, интегрированные в башни ламп вместе с переключающими устройствами, такими как IGBT и IGCT, образуют модульные блоки, которые служат для стабилизации напряжения шины постоянного тока, поглощения пульсаций тока и одновременной защиты переключающих устройств (IGBT, IGCT и т. д.).

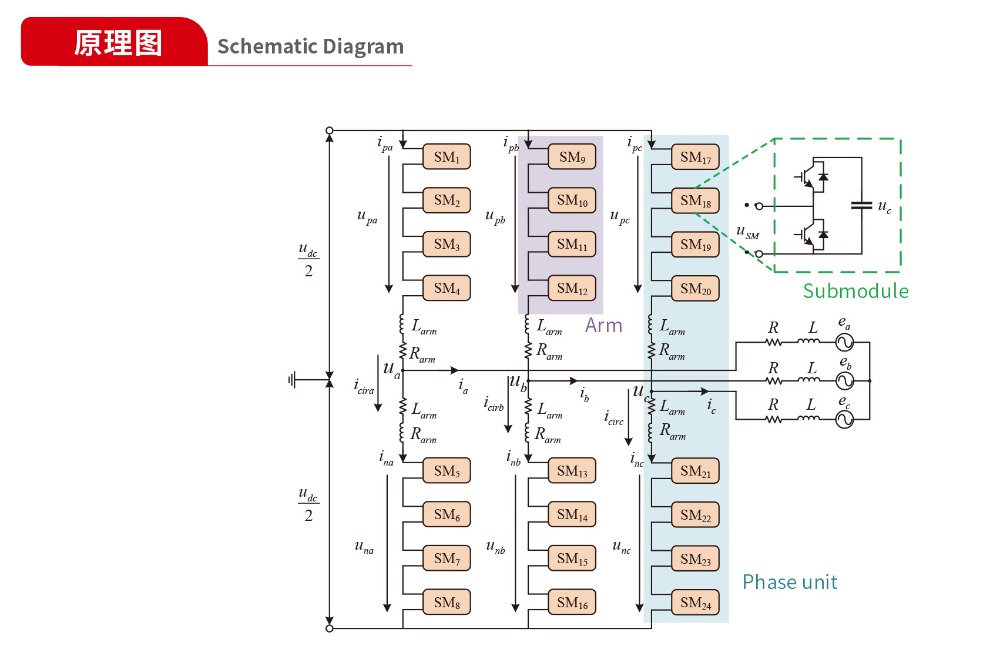

Преобразователь источника напряжения. Передача постоянного тока высокого напряжения (VSC-HVDC) — это новый тип метода передачи энергии, основанный на преобразователях источника напряжения (VSC), в основном разделенных на три топологические структуры: двухуровневый, трехуровневый и модульный многоуровневый преобразователь (MMC). MMC обладает преимуществами низких потерь, малых гармоник и хорошей масштабируемости и стал основным техническим решением в области передачи VSC-HVDC. Клапан преобразователя MMC состоит из трехфазных блоков, каждый фазовый блок состоит из верхнего и нижнего плеч моста, а каждое плечо моста состоит из нескольких субмодулей. Конденсатор звена постоянного тока является важным компонентом субмодуля. В качестве элемента накопления энергии на стороне постоянного тока преобразователя он обеспечивает напряжение постоянного тока для преобразователя, буферизует колебания напряжения на стороне постоянного тока во время сбоев системы, уменьшает пульсации напряжения на стороне постоянного тока и обеспечивает поддержку напряжения постоянного тока.
- для принимающей стороны. Конденсатор звена постоянного тока имеет решающее значение для безопасной и стабильной работы преобразовательного клапана и даже всей системы передачи энергии.

Основные приложения:
Конденсатор звена постоянного тока для передачи VSC-HVDC является одним из ключевых компонентов передачи VSC-HVDC; он образует модуль с переключающими устройствами преобразователя, такими как IGBT и IGCT, и применяется в башне вентиля для поддержки напряжения шины постоянного тока, поглощения пульсаций тока и защиты безопасности переключающих устройств, таких как IGBT и IGCT.
