Разъемный разъем 10–35 кВ и кабельные аксессуары

Разъемные кабельные соединители европейского типа
Соответствие продукта:
EN50180 «Вводы для жидкостных трансформаторов на напряжение от 1кВ до 36кВ и токи от 250А до 1,25кА»
EN50181 «Вилки для устройств, кроме жидкостных трансформаторов, на напряжение от 1 кВ до 36 кВ и токи от 250 А до 1,25 кА»
IEC60502.4 «Кабели силовые с экструдированной изоляцией и их принадлежности на номинальное напряжение от 1 кВ до 30 кВ. Часть 4. Требования к испытаниям принадлежностей для силовых кабелей на номинальное напряжение от 6 кВ до 30 кВ»
GB/T12706.4 «Силовые кабели с экструдированной изоляцией и их принадлежности на номинальное напряжение от 1 кВ до 35 кВ. Часть 4. Требования к испытаниям принадлежностей для силовых кабелей с номинальным напряжением от 6 кВ до 35 кВ»
GB/T311.1 «Координация изоляции. Часть 1: Определения, принципы и правила»
GB/T11032 «Металооксидные ограничители перенапряжения для систем переменного тока»

Обзор продукта:
Разъемные кабельные разъемы европейского типа широко используются в элегазовых распределительных сетях, компактных подстанциях коробчатого типа, кабельных ответвительных коробках и другом электрооборудовании.

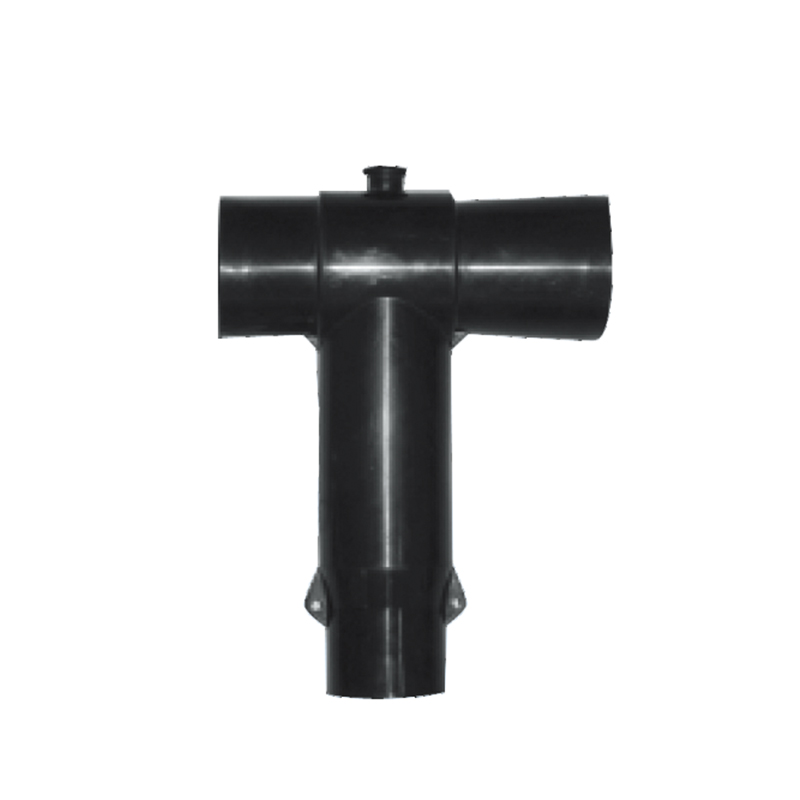

Экранированные передние разъемы, задние разъемы, ограничители перенапряжения

Соответствие продукта:
EN50180 «Вводы для жидкостных трансформаторов на напряжение от 1кВ до 36кВ и токи от 250А до 1,25кА»
EN 50181 «Вилки для устройств, кроме жидкостных трансформаторов, на напряжение от 1 кВ до 36 кВ и токи от 250 А до 1,25 кА»
IEC60502.4 «Кабели силовые с экструдированной изоляцией и их принадлежности на номинальное напряжение от 1 кВ до 30 кВ. Часть 4. Требования к испытаниям принадлежностей для силовых кабелей на номинальное напряжение от 6 кВ до 30 кВ»
GB/T12706.4 «Силовые кабели с экструдированной изоляцией и их принадлежности на номинальное напряжение от 1 кВ до 35 кВ. Часть 4. Требования к испытаниям принадлежностей для силовых кабелей с номинальным напряжением от 6 кВ до 35 кВ»

Особенности продукта:
Трехслойные композитные сенсорные передние/задние кабельные разъемы, способные образовывать несколько кабельных ответвлений различной формы посредством передних и задних соединений;
Может быть оснащен индикаторами короткого замыкания или живыми индикаторами для определения места повреждения или индикации состояния линии под напряжением, а также отвечает требованиям сравнения фаз;
Уровни напряжения:
8,7/15кВ, 12/20кВ, 18/20кВ, 18/30кВ, 26/35кВ
Модели продукта:
630A: SQJ-615 (передний разъем), SHJ-615 (задний разъем), HB-17/50 (ограничитель перенапряжения)

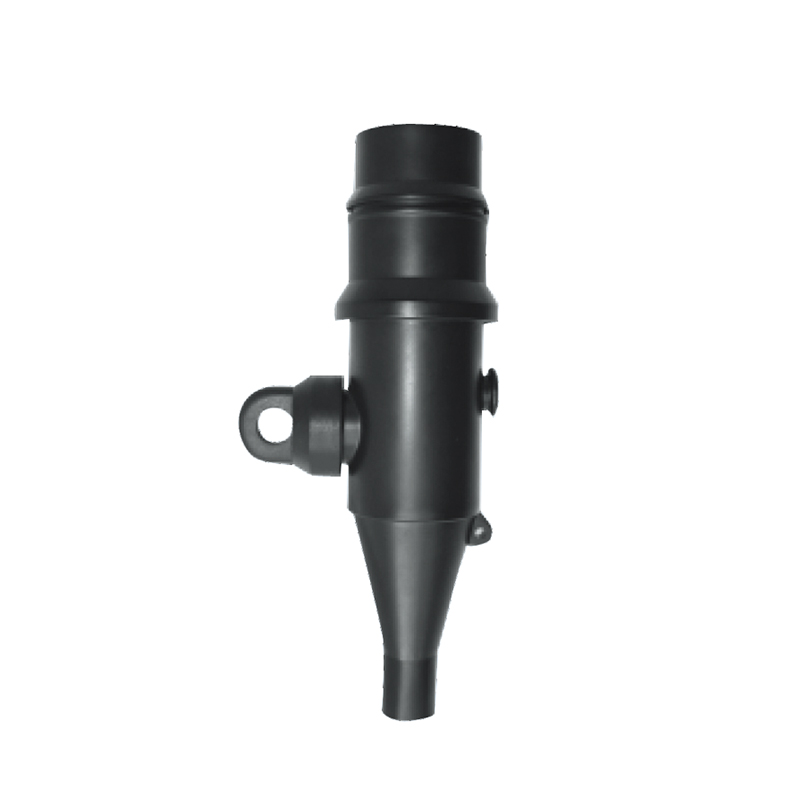

Прямые разъемы европейского типа (сенсорного типа)

Модели продукта:
250А: РТДЖ-224

Уровни напряжения:
8,7/15кВ, 12/20кВ

Особенности продукта:
Подходит для вертикальной установки в вводах европейского стандарта на 250 А в кольцевых силовых блоках, высоковольтных кабельных соединениях для трансформаторов высокого напряжения;
Может быть оснащен индикаторами короткого замыкания или живыми индикаторами для определения места повреждения или индикации состояния линии под напряжением, а также отвечает требованиям сравнения фаз;

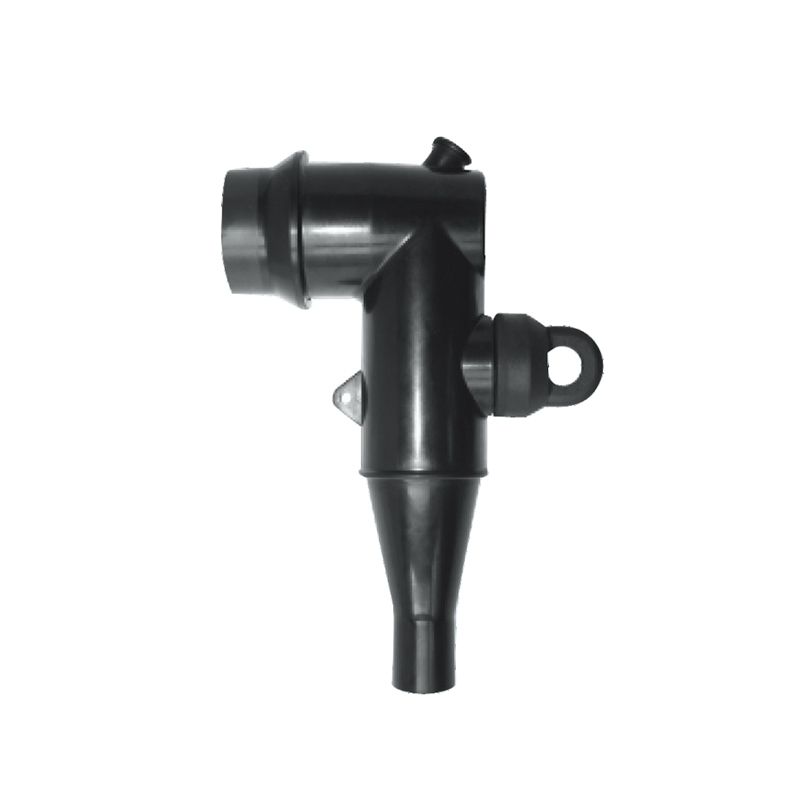

Угловые соединители европейского типа (сенсорного типа)

Модели продукта:
250А: РТДЖ-215

Уровни напряжения:
8,7/15кВ, 12/20кВ

Особенности продукта:
Подходит для горизонтальной установки в вводах европейского стандарта на 250 А в кольцевых главных блоках, высоковольтных кабельных соединениях для трансформаторов высокого напряжения;
Может быть оснащен индикаторами короткого замыкания или живыми индикаторами для определения места повреждения или индикации состояния линии под напряжением, а также отвечает требованиям сравнения фаз;

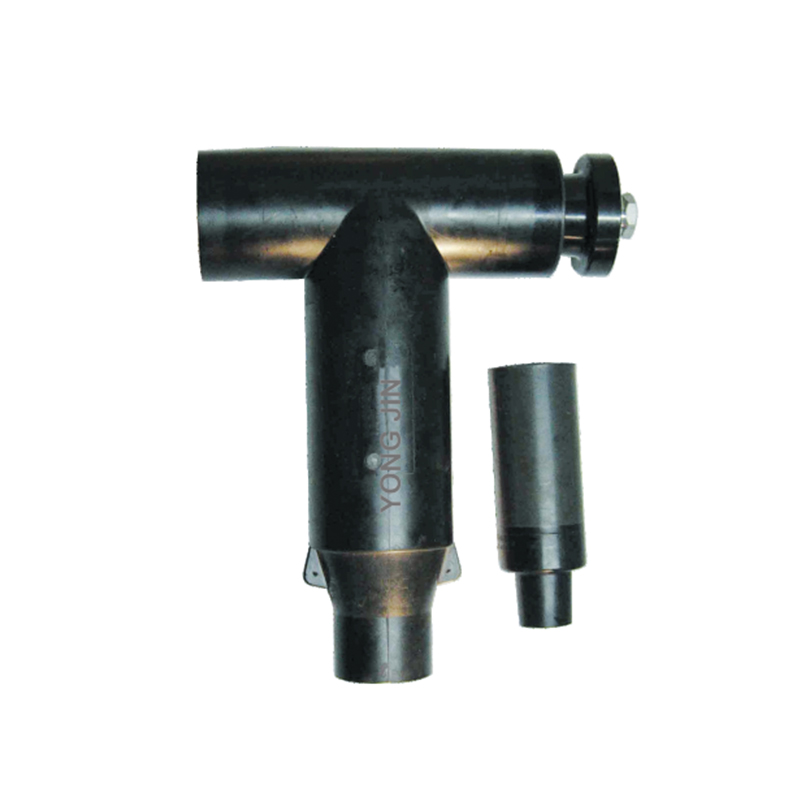

Кабельные наконечники T-типа в американском стиле

Диапазон применения:
Подходит для подключения кабелей среднего напряжения к различному распределительному оборудованию, используемому в трансформаторах американского типа и кольцевых главных блоках американского типа.

Уровни напряжения:
8,7/15кВ, 12/20кВ

Особенности продукта:
Соответствует IEEE386-2006 и IEC60502.4-2010;
Полностью экранированный продукт, сенсорный. Трехслойный материал, состоящий из конуса напряжения, изоляции и внешнего полупроводника;
Точка измерения емкости для подтверждения включенного состояния линии;

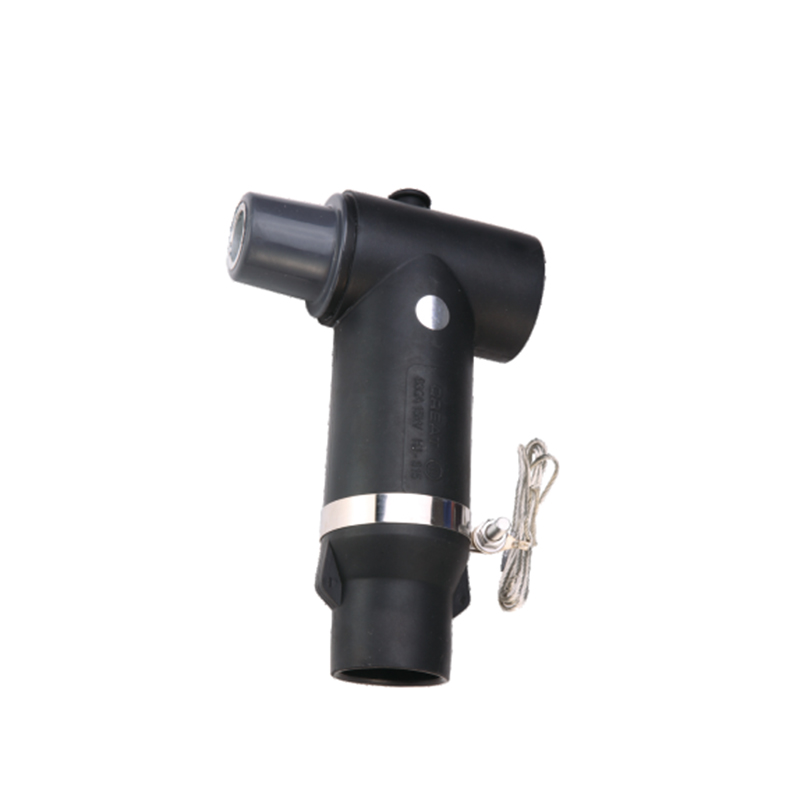

Угловые соединители американского типа

Уровень напряжения:
8,7/15 кВ (200 А)

Особенности продукта:
Тесная адгезия между внешним полупроводниковым слоем и изоляционным слоем;
Качественная резина EPDM (или силиконовая резина);
Электрический конус контроля напряжения;
Точка измерения емкости для определения рабочего состояния цепи.
