Промежуточное соединение сборного кабеля 10–35 кВ

Соответствие стандартам:
МЭК 60502.4 «Кабели силовые с экструдированной изоляцией и их принадлежности на номинальное напряжение от 1 кВ (Um = 1,2 кВ) до 30 кВ (Um = 36 кВ) – Часть 4. Требования к испытаниям принадлежностей для силовых кабелей».
GB/T 12706.4 «Кабели силовые с экструдированной изоляцией и принадлежности к ним на номинальное напряжение от 1 кВ (Um = 1,2 кВ) до 35 кВ (Um = 40,5 кВ) – Часть 4. Требования к испытаниям принадлежностей для силовых кабелей».
JB/T 8503.2 «Комплектующие аксессуары для сборных изолированных силовых кабелей с номинальным напряжением от 6 кВ (Um = 7,2 кВ) до 35 кВ (Um = 40,5 кВ) – Часть 2: Прямоточные соединения».
Т/CEC 120 «Технические условия на сборную кабельную арматуру номинальным напряжением 35 кВ и ниже».

Диапазон применения:
Номинальное напряжение: 8,7/15 кВ, 12/20 кВ, 26/35 кВ
Применимое поперечное сечение: 25 ~ 630 мм².
Высота: 0-4500м.
Температура окружающей среды: -40 ~ 45 ℃

Модели продукта:
Трехжильный средний шарнир JYZ3 — напряжение — поперечное сечение
Одножильный средний шарнир JYZ1 — напряжение — поперечное сечение
Одножильный изолированный средний разъем JYZ1-JY — напряжение — поперечное сечение

Функции:

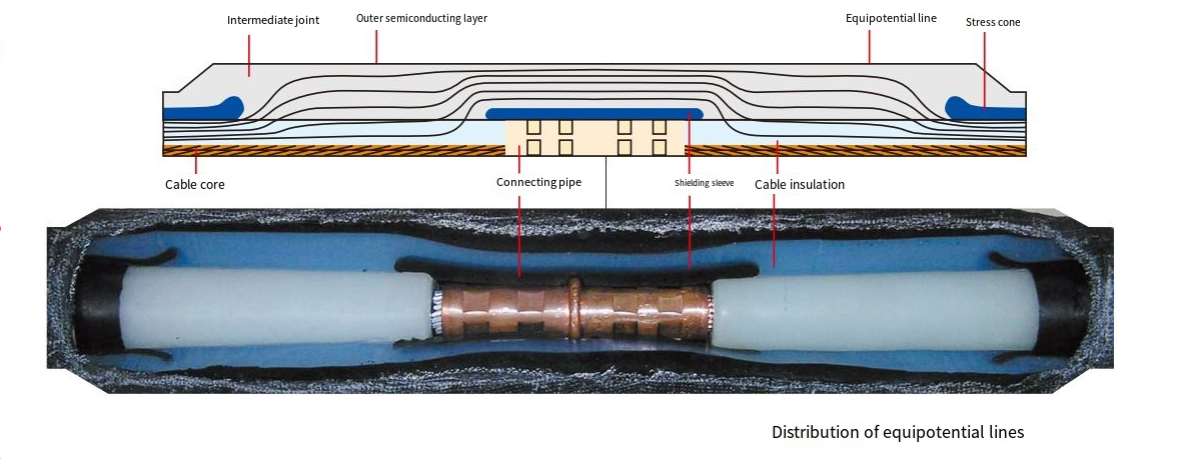

Литье жидкого силиконового каучука, обеспечивающее постоянное усадочное давление на кабель, низкий частичный разряд и «дыхание» кабеля.
Подходит для промежуточного соединения силовых кабелей с резиновой изоляцией, применимых в суровых условиях, таких как шахты, под водой и т. д.
Примечание. При заказе одножильных разъемов на напряжение 35 кВ укажите, какой тип разъемов: прямой или изолированный.
