Почему контроль влажности важен при установке высоковольтных конденсаторов

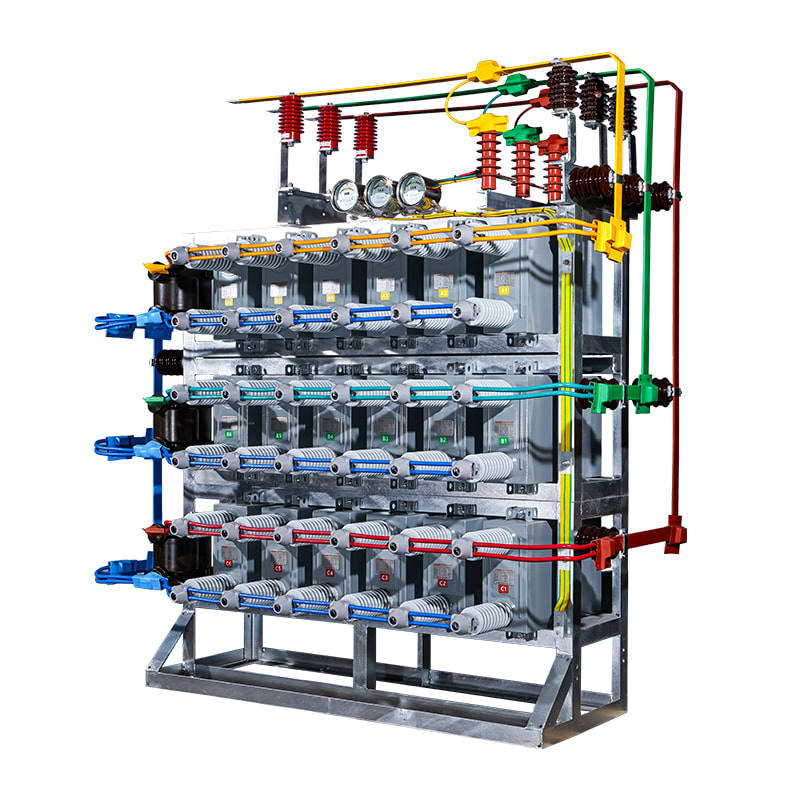

Конденсаторы высокого напряжения встречаются во многих частях энергосистемы. Они корректируют коэффициент мощности. Они фильтруют гармоники. Они хранят энергию для кратковременного использования. Они помогают регулировать напряжение. Их роль важна, но их окружение не всегда дружелюбно.

Влажность — один из факторов, которому уделяется меньше внимания, чем следовало бы. Конденсатор, который хорошо работает в сухом климате, может иметь проблемы во влажном. Проблемы появляются не сразу. Они строятся со временем. Влияние влажности на установку высоковольтного конденсатора происходит постепенно, но оно влияет на надежность и срок службы. Понимание того, почему влажность имеет значение, помогает проектировать долговечные установки.

Какую роль играет влажность в электроизоляции

Электрическая изоляция удерживает ток там, где он должен быть. В конденсаторе высокого напряжения изоляция отделяет внутренние электроды друг от друга и от внешнего мира. Влажность влияет на эффективность изоляции.

Молекулы воды на поверхности изолятора уменьшают поверхностное сопротивление. Слой воды не чистый. Он содержит растворенные соли и другие загрязнения. Эти растворенные вещества делают воду проводящей. Проводящий путь позволяет току утечки течь по поверхности изолятора.

Диэлектрические свойства изоляционных материалов изменяются при поглощении влаги. Некоторые материалы впитывают воду в свою структуру. Вода меняет диэлектрическую проницаемость и коэффициент потерь. Изоляция больше не работает должным образом.

• Влага на поверхности создает пути утечки.
• Поглощенная вода меняет диэлектрические свойства.
• Влажность снижает напряжение пробоя воздушных зазоров.

Сам воздух служит изоляцией в некоторых частях конденсаторной установки. Влажность воздуха влияет на его изоляционные свойства. Высокая влажность снижает напряжение пробоя воздушных зазоров. Зазор, который безопасен в сухом воздухе, может загореться во влажных условиях.

Как влага влияет на внутренние компоненты конденсатора

Внутренняя часть высоковольтного конденсатора содержит материалы, чувствительные к влаге. Диэлектрическая пленка или бумага имеет поры и поверхности, способные поглощать воду.

Поглощенная вода изменяет диэлектрические свойства пленки. Диэлектрическая проницаемость меняется. Тангенс потерь увеличивается. Конденсатор больше не имеет тех же электрических характеристик, что и когда он был сухим. Изменения влияют на работу конденсатора в цепи.

Вода может вступать в реакцию с металлическими электродами. Алюминий и другие металлы образуют оксиды в присутствии влаги. Оксидный слой может расти и изменять контактное сопротивление. В некоторых случаях образование оксидов приводит к разрыву цепи или соединениям с высоким сопротивлением.

• Поглощение влаги изменяет диэлектрические характеристики.
• Вода реагирует с металлическими электродами.
• Внутренняя влага увеличивает внутренние потери.

Частичный разряд начинается раньше во влажном конденсаторе. Присутствие воды создает места, где концентрируется электрическое поле. Эти места начинают разряжаться при более низком напряжении, чем засушливые районы. Частичный разряд вызывает прогрессирующее повреждение изоляции.

Каковы последствия высокой влажности на клеммах конденсаторов?

Внешние соединения высоковольтного конденсатора подвергаются воздействию окружающей среды. Влажность со временем влияет на эти соединения.

Коррозия терминального оборудования создает сопротивление. Продукты коррозии являются плохими проводниками. Сопротивление соединения увеличивается. Более высокое сопротивление означает больший нагрев в точке соединения. Нагрев может ускорить дальнейшую коррозию.

Электрохимическая коррозия возникает в присутствии влаги, напряжения и разнородных металлов. Влага действует как электролит. Между различными металлами течет небольшой ток. Один металл растворяется. Связь ослабевает.

• Коррозия увеличивает терминальное сопротивление.
• Электрохимическая коррозия возникает во влажных условиях.
• Нагретые соединения ускоряют старение изоляции.

Видимая коррозия указывает на проблему. Белые отложения, изменение цвета на зеленый цвет или ржавчина на клеммах являются признаками присутствия влаги. Коррозия может и не привести к немедленному выходу из строя, но снижает запас прочности.

Как различаются установки переменного и постоянного тока по чувствительности к влажности

Конденсаторы высокого напряжения переменного и постоянного тока сталкиваются с разными условиями при наличии влажности.

Установки постоянного тока видят непрерывное электрическое поле в одном направлении. Это поле создает движущую силу ионного движения. Молекулы воды, несущие растворенные ионы, движутся к электродам. Со временем ионы накапливаются на электродах. Концентрация ионов меняет локальное распределение поля.

Установки переменного тока видят реверсивное поле. Ионы движутся вперед и назад с каждым циклом. Чистое движение меньше, чем в округе Колумбия. Эффект накопления снижается. Механизмы отказа разные.

• Поля постоянного тока создают ионную миграцию.
• Поля переменного тока уменьшают накопление ионов.
• К каждому типу применяются разные стратегии защиты.

Выбор между Конденсатор переменного тока высокого напряжения и Конденсатор высокого напряжения постоянного тока предполагает рассмотрение условий эксплуатации. Один и тот же уровень влажности может по-разному влиять на установки переменного и постоянного тока. Практика установки должна отражать эти различия.

Какие условия окружающей среды обычно требуют контроля влажности

В некоторых местах сложнее использовать электрооборудование, чем в других. Влажность не везде вызывает проблемы, но в определенных условиях требует внимания.

Прибрежные районы несут высокий риск. Соль в воздухе соединяется с влагой. Соль откладывается на поверхностях. Отложения притягивают больше влаги. В результате получается проводящий слой, который остается влажным в течение длительного времени.

У промышленных предприятий свои заботы. Градирни, паропроводы и зоны промывки создают постоянную высокую влажность. Некоторые производственные процессы выделяют пар или водяной пар. Влага распространяется по объекту и достигает оборудования, не предназначенного для этого.

• Прибрежная соль и влага создают проводящие отложения.
• Промышленные процессы выделяют водяной пар.
• Перепады температур вызывают образование конденсата на поверхностях.

В местах с ежедневными перепадами температуры образуется конденсат. Поверхности оборудования остывают в течение ночи. Теплый влажный воздух контактирует с прохладными поверхностями. Вода конденсируется. Конденсация обеспечивает прямой путь для токов утечки. Цикл повторяется ежедневно.

Как влажность влияет на долгосрочную надежность компонентов

Долгосрочная работа электрооборудования зависит от того, насколько хорошо оно противостоит воздействию окружающей среды. Влажность является одним из основных факторов этой деградации.

Диэлектрические материалы стареют быстрее во влажных условиях. Химические связи в изоляции со временем разрушаются. Продукты распада снижают электрическую прочность материала. Процесс старения происходит быстрее при наличии влаги.

Сочетание напряжения и влажности вызывает электрохимические реакции. В результате этих реакций образуются газы, кислоты и другие соединения. Продукты реакции поражают изоляцию изнутри. Прогрессирующее повреждение снижает эффективную диэлектрическую прочность.

• Старение диэлектрика ускоряется при наличии влаги.
• Электрохимические реакции создают вредные соединения.
• Сопротивление изоляции постепенно уменьшается с течением времени.

Начальное напряжение частичного разряда падает по мере разрушения изоляции. Частичный разряд начинается при более низких напряжениях. Начавшись, разряд приводит к дальнейшей деградации. Цикл продолжается до тех пор, пока устройство не выйдет из строя. Провал может наступить после многих лет постепенного упадка.

Какие методы контроля влажности используются при монтаже

Несколько подходов поддерживают влажность на безопасном уровне. Правильный метод зависит от места установки и условий.

Вентиляция перемещает воздух через пространство установки. Движущийся воздух уносит влагу. Вентиляция хорошо работает в помещениях, где наружный воздух не слишком влажный. Во влажном климате вентиляция может вносить больше влаги, чем удалять.

Осушители удаляют влагу из воздуха. Типы холодильного оборудования охлаждают воздух и конденсируют воду. Типы осушителей поглощают влагу на материале. Оба требуют питания и обслуживания. Они обеспечивают активный контроль.

• Вентиляция работает в сухом климате.
• Осушители активно удаляют влагу.
• Обогреватели предотвращают образование конденсата.

Обогреватели поддерживают поверхность оборудования выше точки росы. Теплые поверхности не собирают конденсат. Обогреватели работают непрерывно или включаются циклически при высокой влажности. Они потребляют энергию, но обеспечивают пассивную защиту.

Герметичные корпуса предотвращают попадание влаги на оборудование. Корпус имеет прокладки во всех отверстиях. Внутренний объем герметичен. Уровень влажности внутри остается на уровне, который был на момент закрытия корпуса.

Как контролируется влажность в конденсаторных установках

Мониторинг предоставляет информацию об окружающей среде. Данные поддерживают решения по техническому обслуживанию и эксплуатации.

Датчики относительной влажности измеряют содержание влаги в воздухе. Выход датчика представляет собой сигнал, который может считывать система мониторинга. Показания показывают текущий уровень влажности. Они также показывают тенденции с течением времени.

Датчики температуры работают вместе с датчиками влажности. Соотношение между температурой и влажностью влияет на риск образования конденсата. Температура точки росы показывает, когда начнется конденсация. Мониторинг обоих дает полную картину.

• Датчики влажности предоставляют данные в режиме реального времени.
• Датчики температуры помогают прогнозировать образование конденсата.
• Данные мониторинга помогают планировать техническое обслуживание.

Система мониторинга может подавать сигналы тревоги. Когда влажность превышает заданный уровень, система уведомляет операторов. Тревога дает время на реагирование до того, как условия причинят ущерб.

Как место установки влияет на риск влажности

Место установки влияет на необходимость контроля влажности.

Наружные установки подвергаются прямому воздействию. Дождь, туман и роса контактируют с оборудованием. Корпус должен выдерживать погодные условия. Уплотнение должно не допускать попадания воды. Влажность внутри корпуса по-прежнему вызывает беспокойство.

Внутренние установки сталкиваются с другой средой. В здании находится оборудование. Уровень влажности зависит от системы вентиляции и кондиционирования здания. Хороший климат-контроль снижает риск. Плохой контроль приводит к высокой влажности.

• Наружные установки нуждаются в защите от атмосферных воздействий.
• Монтаж внутри помещений зависит от условий здания.
• Корпуса обеспечивают локальную контролируемую среду.

Подземные установки имеют устойчивые низкие температуры. Воздух удерживает меньше воды при низких температурах. Относительная влажность может быть высокой даже при небольшой влажности. Холодные поверхности не могут быстро испарять влагу.

Каковы соображения проектирования для сред, подверженных влажности?

Проектирование для влажных условий начинается с выбора материала.

Утеплительные материалы должны иметь низкое влагопоглощение. Некоторые полимеры поглощают меньше воды, чем другие. Выбор материала влияет на долговременную стабильность изоляции. При выборе следует учитывать ожидаемое воздействие влажности.

При проектировании следует учитывать защиту терминалов. Герметичные клеммы предотвращают попадание влаги во внутреннюю конструкцию. Уплотнение должно прослужить ожидаемый срок службы. Различные конструкции обеспечивают разный уровень защиты.

• Изоляционные материалы должны противостоять впитыванию влаги.
• Клеммы должны быть герметизированы от проникновения влаги.
• Выбор класса защиты должен соответствовать окружающей среде.

Класс защиты должен соответствовать окружающей среде. Более высокие номиналы обеспечивают лучшую защиту от влаги и пыли. Номинальные характеристики должны соответствовать месту установки. Завышенные спецификации увеличивают стоимость, но не добавляют преимуществ для сухих помещений. Недостаточная спецификация рискует выйти из строя во влажной среде.

План технического обслуживания должен включать проверки, связанные с влажностью. Визуальный осмотр позволяет выявить коррозию и конденсат. Электрические испытания измеряют сопротивление изоляции. В плане предусмотрен график этих проверок.
