YJ-BSIC-A/B Интеллектуальный интегрированный силовой конденсатор

Главная / Продукты / Низковольтные конденсаторы и оборудование / Интеллектуальные интегрированные силовые конденсаторы / YJ-BSIC-A/B Интеллектуальный интегрированный силовой конденсатор

Интеллектуальные интегрированные силовые конденсаторы

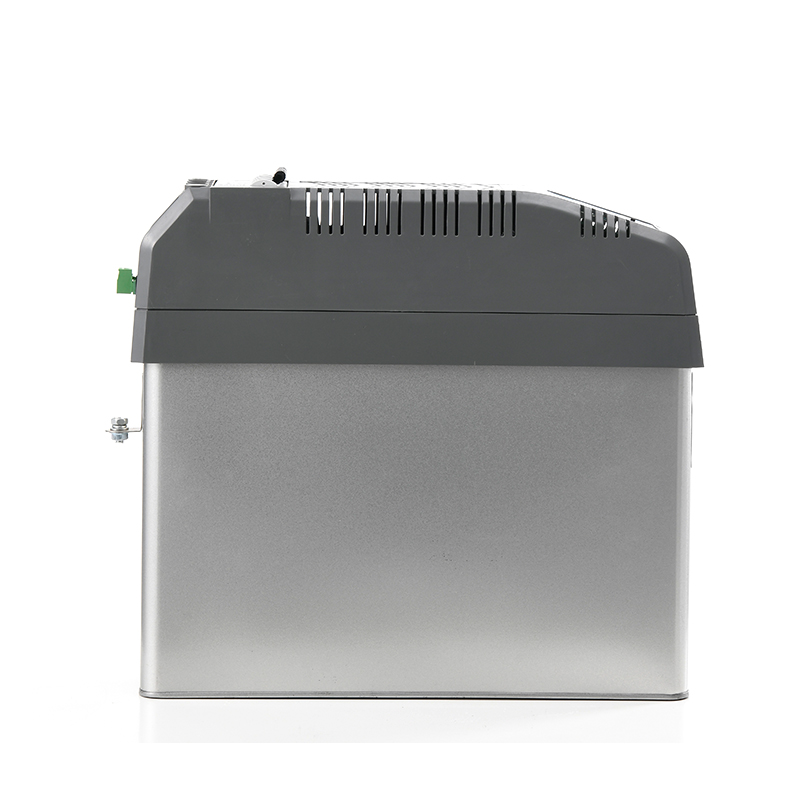

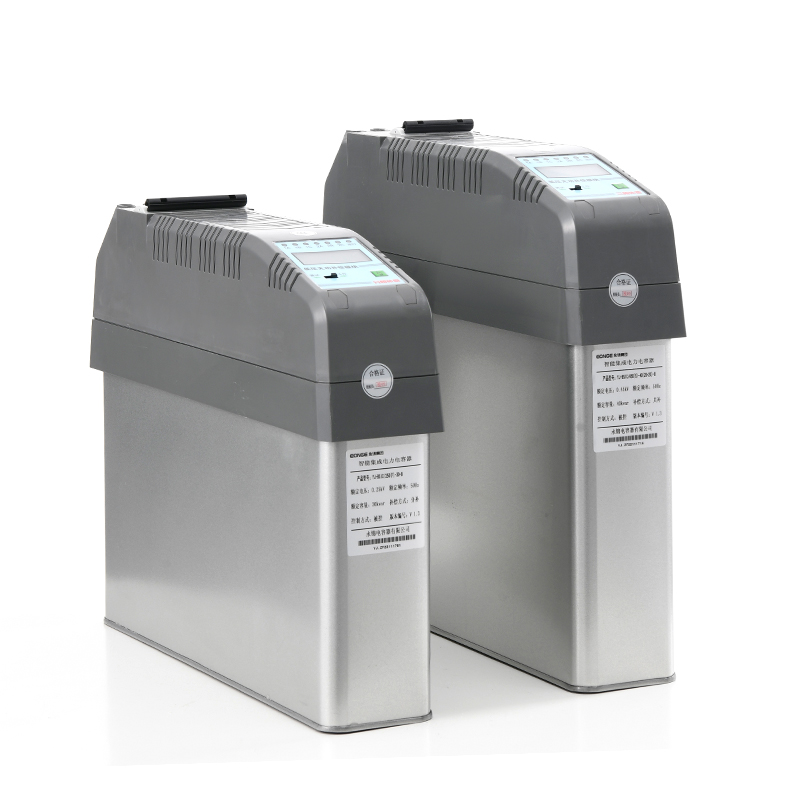

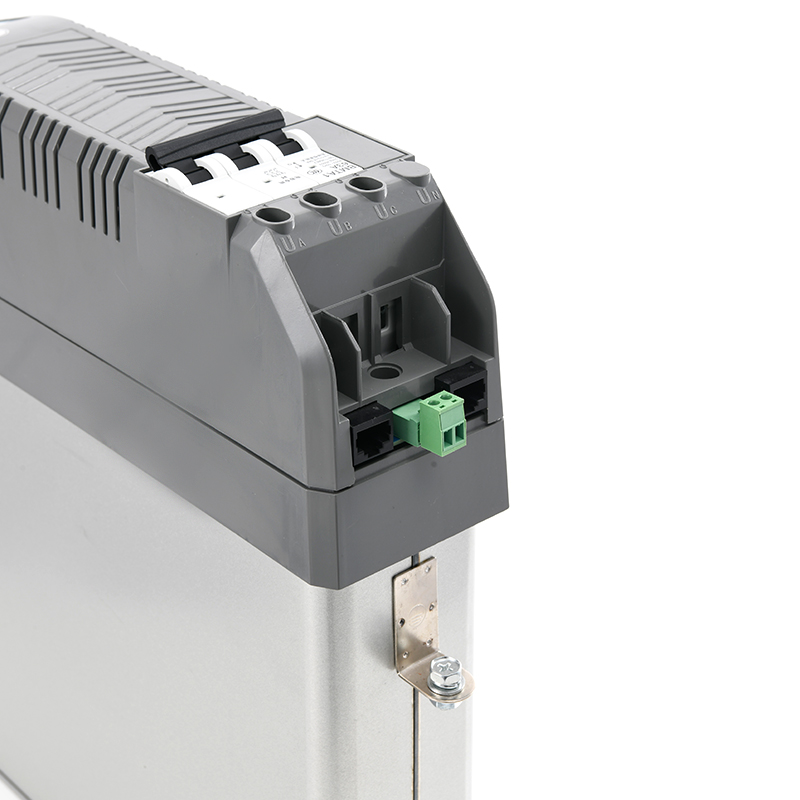

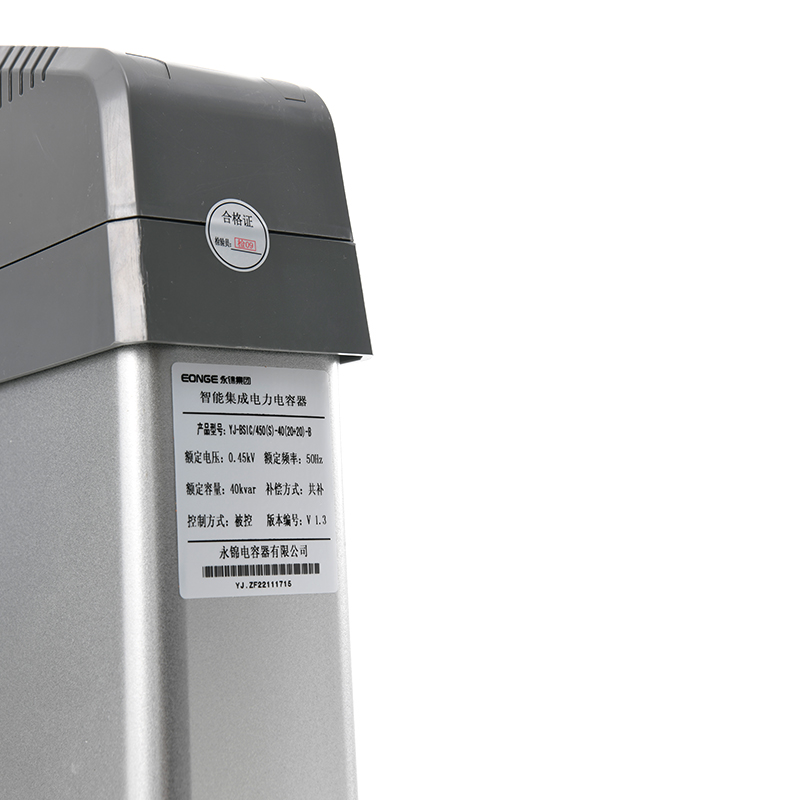

YJ-BSIC-A/B Интеллектуальный интегрированный силовой конденсатор

В серии интеллектуальных интегрированных силовых конденсаторов YJ-BSIC в качестве основного компонента используются низковольтные силовые конденсаторы, включающие микроэлектронные аппаратные и программные технологии, технологию миниатюрных датчиков и технологию миниатюрных сетей.
Такая конструкция наделяет устройство полным набором функций, включая переключение при переходе через ноль, защиту, измерение, онлайн-подключение и самодиагностику, тем самым обеспечивая интеллектуальную, интегрированную и модульную компенсацию низковольтной реактивной мощности. Этот тип конденсаторов, также называемый интеллектуальным интегрированным модулем компенсации реактивной мощности (или устройством), обеспечивает превосходные компенсационные характеристики, компактные размеры, высокую экономическую эффективность, удобное обслуживание и длительный срок службы, эффективно удовлетворяя требованиям компенсации реактивной мощности в современных электросетях.
Компенсируйте индуктивную реактивную мощность в электросети, улучшайте коэффициент мощности, уменьшайте потери в линии и повышайте коэффициент использования оборудования.
Подходит для мест с высокими требованиями к безопасности и надежности, таких как банки, больницы, торговые центры, транспортные узлы и крупные объекты;
Применимо к сценариям с большими трудностями в компенсации и фильтрации, таким как металлургия, текстильная промышленность, производство бумаги, сварочное оборудование и порты.
Используется для групповой компенсации и терминальной компенсации на месте на крупных промышленных и горнодобывающих предприятиях, выполняя узловую роль.

Связаться с нами

предыдущее：YJ-BSIC-C/D Антигармонический интеллектуальный интегрированный силовой конденсатор
Следующий проект：Трансформаторы переменного тока низкого тока YJ-CT

Параметр

Прецизионные компоненты
Усовершенствованная технология переключения при пересечении нуля
Соответствует стандарту GB/T29312 по низковольтной реактивной мощности.

Компенсационные коммутационные устройства
Тиристор: выдерживает напряжение ≥1800 В, оснащен полными схемами защиты от перенапряжения, схемами подавления скачков напряжения (VT) и схемами подавления пускового тока (dv/dt) для защиты тиристора от повреждения. посвященный
Для принудительного запуска тиристора используется высокочастотный импульсный трансформатор с первично-вторичной изоляцией, обеспечивающий быструю и глубокую проводимость при мощном срабатывании.

Реле с фиксацией: Мощное реле с фиксацией имеет номинальный ток ≥100 А и выдерживаемое межконтактное напряжение ≥3000 В;

Замыкание при нулевом перепаде давления: Обеспечивает включение без бросков тока и размыкание при нулевом токе без дуги. Механический и электрический срок службы выключателя достигает 1,2 миллиона циклов (при переключении под нагрузкой).

Интеграция: объединяет конденсаторы, реакторы (при необходимости), коммутационные устройства, функции защиты, функции мониторинга, модули связи и контроллеры в один модуль.
Интеллект: автоматически выполняет и завершает такие функции, как мониторинг, контроль, выполнение, защита и связь; независимо адаптируется в зависимости от качества электроэнергии распределительной сети и реализует автоматическое объединение в сеть.
Оснащен полным набором функций защиты от перенапряжения, пониженного напряжения, перегрузки по току, дисбаланса, гармоник, температуры и т. д.
Силовой конденсатор имеет низкую расчетную напряженность электрического поля, что обеспечивает длительный срок службы, стабильность и надежность.
Обеспечивает включение напряжения при переходе через ноль и отключение тока при переходе через ноль, обеспечивая истинное переключение без пускового тока.

Функция измерения
Измеряет и отображает напряжение сети, ток, активную мощность, реактивную мощность и коэффициент мощности, а также способен определять полярность трансформатора тока (ТТ) и т. д.

Функция защиты
Обладает функциями защиты от повышенного напряжения, пониженного напряжения, сверхтока, потери фазы, гармоник, перегрева и других нештатных условий эксплуатации.

Человеко-машинный интерфейс, HMI
Отображает рабочее состояние конденсатора и параметры электросети;
Поддерживает настройку параметров, включая емкость конденсатора, кодирование адреса,
порог переключения, задержка переключения и коэффициент трансформации;
Контролирует параметры распределительной сети, температуру конденсаторов и компенсацию.
Сбор тока в реальном времени с передачей данных через интерфейс RS485.
